20P高速线束方案：I-PEX 82884-100B-02-D

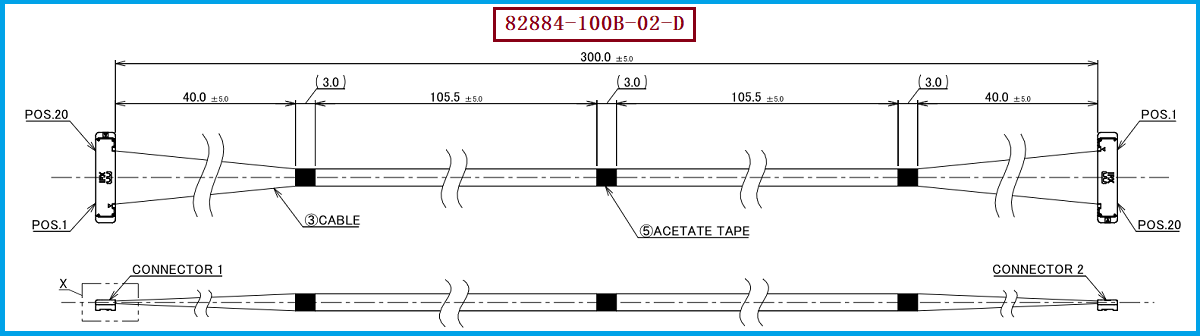

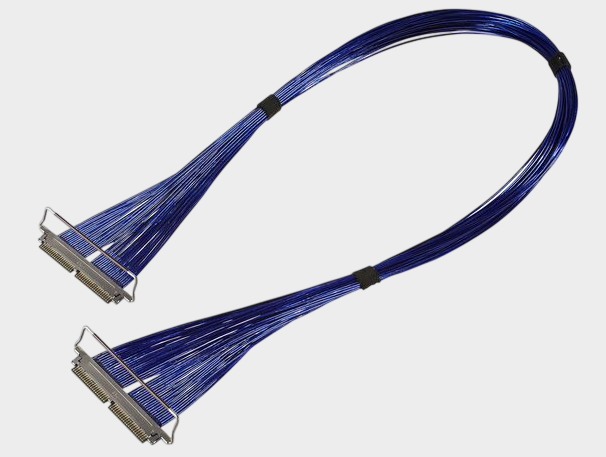

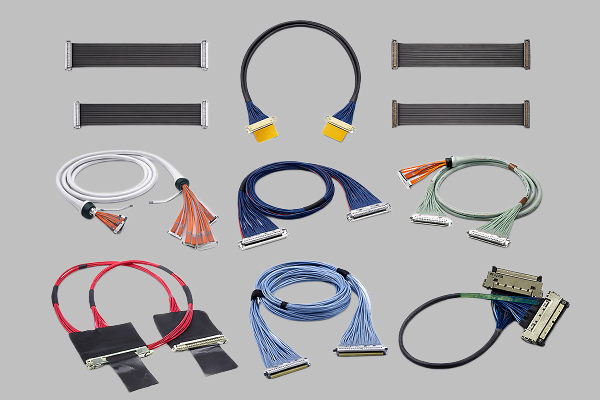

在笔记本电脑、显示模组、摄像头模组及其他高速电子设备内部，极细同轴线束不仅承担高速信号传输任务，同时还需要适应紧凑的结构空间。I-PEX CABLINE®-SS系列采用0.4mm端子间距、垂直直角插拔及水平出线结构，并支持Micro-Coaxial Cable。针对20Pin规格，I-PEX官方提供100mm、200mm、300mm等不同长度的1-N线束，其中I-PEX 82884-100B-02-D对应20Pin、Micro-Coaxial 40AWG、300mm、1-N线束。该产品配套的线材端连接器型号为20373-R20T-06，此款极细同轴线束的线位定义为1-N。对于需要进行原厂线束替代、备件开发或批量采购的客户，这些参数是进行规格确认的重要依据。

---

为什么极细同轴线束长度差会影响高速信号同步？

对于高速差分信号而言，线束长度并不只是影响机械安装距离，还会影响信号传播时间。不同信号通道如果存在明显的长度差，就可能形成传播时延差，也就是工程上常说的“Skew”。例如同一组高速差分信号经过多条极细同轴线传输时，如果某些通道更长，其信号到达接收端的时间就可能略晚；当数据速率进一步提高时，这种时间差可能对信号采样窗口、眼图以及通道间同步裕量产生影响。因此，高速极细同轴线束的长度需要结合设备结构、信号速率、阻抗控制及通道匹配进行设计。CABLINE®-SS官方高速性能验证采用40P、AWG40、45Ω、100mm的Micro-Coaxial Cable，并验证16Gbps/Lane应用，这也说明高速线束开发不能只关注连接器本身，还需要关注线材及整体传输链路。

---

长度差并非越小越好，而是要控制在系统允许范围内

从工程设计角度看，极细同轴线束并不是简单追求“所有线越短越好”，而是要根据PCB位置、转轴空间、设备内部走线以及高速信号要求确定合理长度。以CABLINE®-SS 20P线束为例，I-PEX官方同时提供100mm、200mm和300mm的1-N产品，说明不同设备结构可以对应不同的线束长度方案。对于高速差分通道，如果同组信号存在长度不一致，需要结合实际信号速率评估时延差和Skew；如果线束过长，还可能增加插入损耗、衰减以及串扰控制难度。因此，在采购替代线束时，不能只确认“20Pin”和“AWG40”，还应进一步确认实际长度、线位定义、阻抗、线材结构以及连接器型号，避免因尺寸或电气参数变化影响整机高速信号表现。

---

选型和兼容与替代方案参考及建议

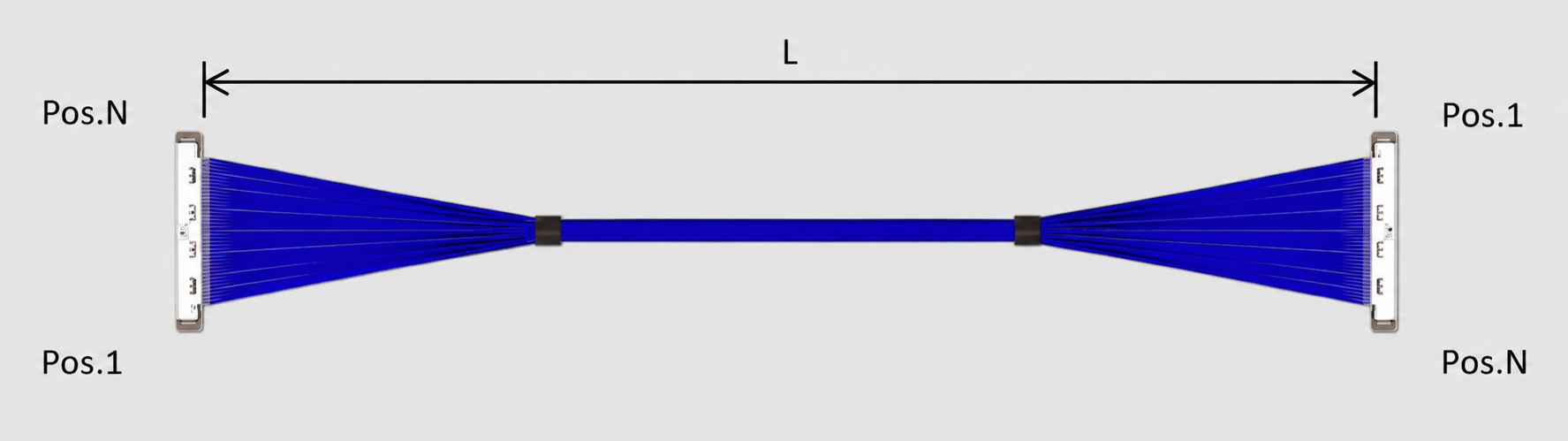

对于需要替代I-PEX 82884-100B-02-D的工程项目，建议首先按照原图纸确认20Pin、300mm、Micro-Coaxial 40AWG及1-N线位定义，同时核对线材端连接器20373-R20T-06以及另一端配套连接关系，再根据设备内部实际空间确认出线方向、弯折路径和线束长度。尤其是在高速信号应用中，替代线束不能只做到“连接器能插上”，还需要综合验证阻抗一致性、传输损耗、通道长度匹配及信号完整性。CABLINE®-SS官方资料显示，该系列覆盖10P、14P、20P、30P、32P、35P、40P和50P，并提供1-N及1-1等不同线序方案，因此采购人员在询价时应明确完整料号和技术规格，而工程人员则应以原始图纸及整机验证要求作为最终确认依据。我们公司可提供：I-PEX 82884-100B-02-D兼容替代线束方案，可根据客户图纸、连接器配置、线材规格、长度及线位定义进行极细同轴线束的替代开发与生产制造。

---

长度、线材与连接器需要作为整体进行验证
对于高速电子设备而言，极细同轴线束长度差可能通过传播时延差影响多通道信号同步，因此在进行高速线束选型和国产替代时，应把长度控制、通道匹配、阻抗一致性、AWG线径、连接器型号和线位定义作为一个完整系统进行考虑。I-PEX 82884-100B-02-D作为CABLINE®-SS 20P、300mm、1-N的Micro-Coaxial 40AWG线束方案，其配套线材端连接器为20373-R20T-06。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要进行同规格替代、批量采购或定制开发的客户，可依据原始产品图纸及实际应用要求进行参数核对和样品验证，以确保替代线束满足机械安装与高速信号传输要求。
