从“高速”到“极细”：高速设备内部连接正在面临什么挑战？
随着USB4、Thunderbolt 5、高分辨率显示、高刷新率屏幕、工业视觉、AI计算及高速摄像等设备不断发展，设备内部需要传输的数据量越来越大。对于工程师而言，真正困难的并不只是“把数据传过去”，而是在有限的内部空间里，同时满足高速率、小型化、信号完整性、EMI抑制以及连接可靠性等多重要求。传统FPC、普通多芯线在部分高速应用中容易受到阻抗控制、串扰、空间占用以及电磁干扰等因素限制，因此，极细同轴线束逐渐成为高速设备内部互连的重要解决方案。

所谓“极细同轴线束”，并不是简单地把线做得更细，而是在非常有限的线径条件下，通过同轴结构实现信号导体、绝缘层、屏蔽层与外部保护结构之间的合理组合，使高速信号在传输过程中拥有更加稳定、可控的电气环境。以 I-PEX 83042-100B-01-D 为例，该产品属于CABLINE®-UM系列50Pin极细同轴线束，采用40AWG Micro-Coaxial Cable极细同轴线，长度300mm，1-1端到端连接结构，线材端配套使用 20878-050T-01 连接器组件。对于工程师来说，这样的组合不仅解决“线路怎么连接”的问题，更重要的是为高速信号在狭小设备内部的稳定传输提供了完整的互连路径。

---

一根极细同轴线束，究竟如何支撑高速数据传输？
极细同轴线束能够支撑高速数据传输，核心在于它的结构、电气特性以及连接器系统是协同工作的。高速数字信号并不是简单的高低电平变化，当传输速率不断提升以后，信号边沿会越来越快，线路中的阻抗变化、反射、串扰、衰减以及外部电磁干扰都可能影响信号质量。同轴结构通过中心导体与周围屏蔽结构形成相对稳定的传输环境，有利于工程师进行特性阻抗控制，并降低外部噪声对高速信号的影响。同时，多根极细同轴线组合形成线束后，可以在较小的空间内完成大量高速通道的集中布置。

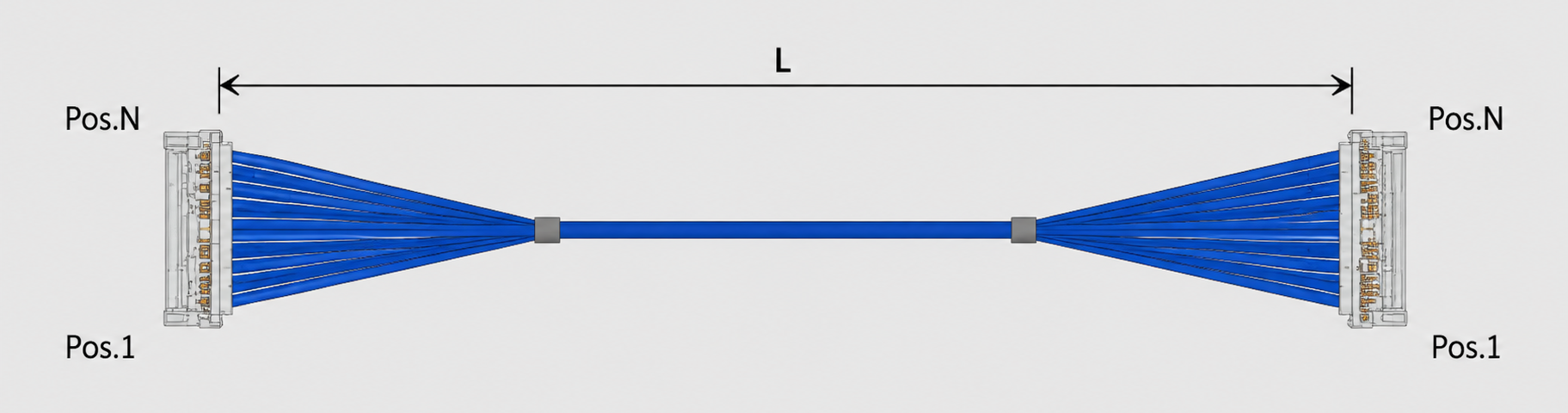

以CABLINE®-UM连接器系统为例，其采用0.4mm超细接触间距、Vertical Right Angle直角出线结构以及ZenShield®全EMI屏蔽技术，并配备Mechanical Lock机械锁扣。连接器端的高速性能与极细同轴线束本身的传输性能需要相互匹配，才能形成完整的高速互连链路。CABLINE®-UM产品资料显示，该系列连接器最高传输能力可达到40Gbps/lane PAM3，并面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口应用。因此，从工程设计角度来看，一根高速极细同轴线束真正发挥作用的关键并不是某一个单独参数，而是线材、屏蔽结构、连接器、端子排列、阻抗控制以及整个系统的信号完整性共同作用。

---

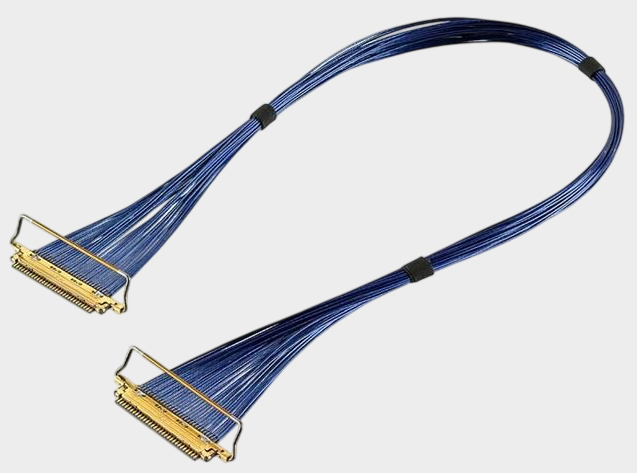

83042-100B-01-D：300mm长度与50Pin高密度设计，如何满足设备内部布线？

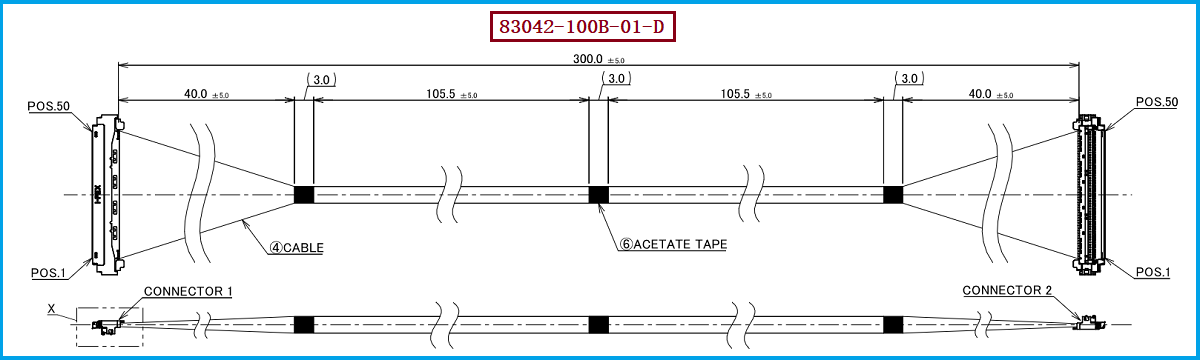

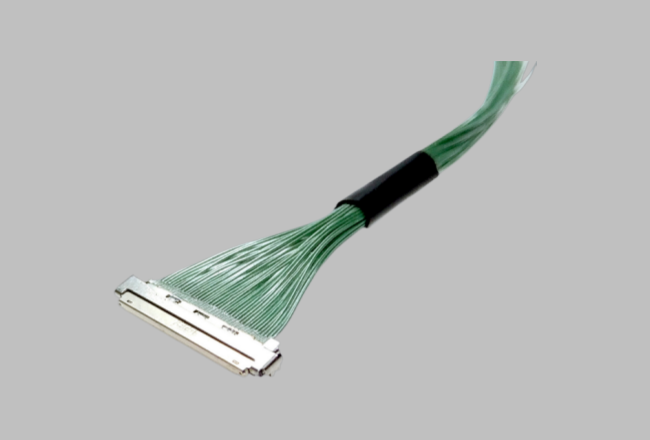

I-PEX 83042-100B-01-D 是本次重点介绍的50Pin极细同轴线束型号，其线材端配套连接器型号为 20878-050T-01，线束长度为300mm。从产品应用角度看，50Pin意味着一根线束可以承载较多的信号通道，而40AWG极细同轴线又能够帮助设备在有限空间内完成高密度布线。300mm长度则适用于设备内部具有一定跨距的主板、显示模组或其他高速模块之间的连接需求。对于工程师来说，选用这一类产品时，应将“50Pin、40AWG、300mm、1-1连接关系以及配套连接器”作为一个完整组合进行验证，而不能仅仅按照Pin数或线长进行简单替换。

从采购和项目导入角度来看，极细同轴线束属于高度依赖加工一致性和连接可靠性的产品。采购人员在寻找替代供应商时，不仅要关注价格，还需要确认线规、线材结构、长度公差、端子压接质量、连接器匹配关系、屏蔽连续性以及批量生产稳定性。尤其是高速应用中，样品能够正常传输并不代表批量产品一定能够保持相同性能，因此供应商的线材加工能力、端接工艺、检验能力和批量交付能力都应纳入评估范围。针对 I-PEX 83042-100B-01-D 这一规格，我们公司可根据客户设备的实际结构和高速信号需求，提供I-PEX 83042-100B-01-D兼容替代极细同轴线束方案，帮助工程师和采购人员在保持原有应用需求的基础上寻找更灵活的供应方案。

---

选型和兼容与替代方案参考及建议

如果需要对I-PEX 83042-100B-01-D进行兼容或替代选型，建议工程师首先确认原设计中的连接器系列及端子数量，尤其需要核对50Pin、20878-050T-01线材端连接器、40AWG极细同轴线、300mm长度以及1-1端到端连接关系。其次，应根据实际高速信号标准确认线束的电气性能要求，包括特性阻抗、插入损耗、回波损耗、串扰、屏蔽效果及信号完整性等。再次，还需要核对连接器外形尺寸、锁扣方式、出线方向、配合高度及安装空间，确保替代线束不仅“电气上能用”，同时也能够“机械上装得进去”。对于采购人员而言，则建议从样品验证、小批量试产到批量供货逐级确认供应商的产品一致性和生产能力，而不是仅依据单次样品测试结果确定长期供应关系。在替代方案开发过程中，我们公司可根据客户提供的原装线束、连接器型号、设备接口及图纸资料，对极细同轴线束进行针对性的规格匹配与生产制造，并围绕线规、Pin数、长度、端接方式、连接器匹配以及高速信号传输需求进行方案确认。针对 I-PEX 83042-100B-01-D，我们公司可提供：I-PEX 83042-100B-01-D兼容替代线束方案，可作为工程师进行国产化替代、第二供应商导入、采购降本以及供应链风险分散时的参考方案。对于不同项目，也可以根据实际需求对线束长度、连接器配置及线材规格进行进一步确认，在满足设备安装和高速传输要求的基础上实现更合适的线束方案。

---

极细同轴线束，是高速设备内部互连的重要基础
从外观来看，极细同轴线束只是一根连接两个模块的线，但从高速信号传输角度来看，它实际上承担着非常重要的信号互连任务。当USB4、Thunderbolt 5、高速显示、工业视觉、AI计算及高速摄像等应用不断提升数据传输要求时，设备内部连接方案也必须同步向更高速、更小型、更高密度、更低干扰和更高可靠性方向发展。I-PEX 83042-100B-01-D以50Pin、40AWG、300mm及1-1端到端连接为主要规格，并配套20878-050T-01连接器，体现了极细同轴线束在高密度高速互连领域的应用价值。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕工程师选型、项目验证、采购替代及批量供货等需求提供相应的兼容替代线束方案，为高速电子设备内部互连提供更加灵活的产品选择。
