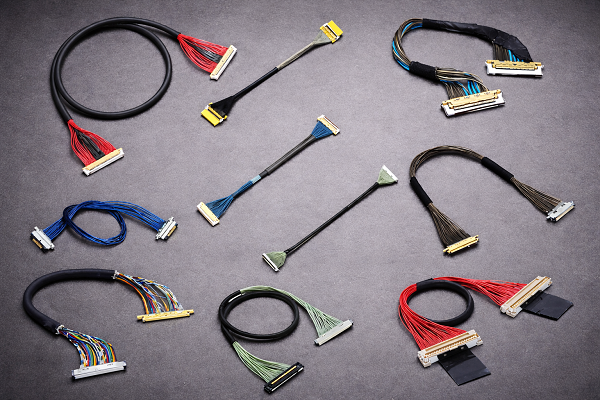

随着轻薄笔记本、工业显示终端、VR设备以及高速图像采集模组不断升级，高速内部连接对线束性能提出了更高要求。尤其是在 eDP、LVDS、高速数据接口以及显示模组领域，极细同轴线束（Micro Coaxial Cable）已经成为高速传输的重要解决方案。

在众多高速连接方案中，I-PEX CABLINE-SS 系列中的 82440-100B-02-D 近年来受到大量工程师与设备厂商关注，逐渐成为高速显示连接和内部高速布线中的热门评估型号。

---

一、I-PEX 82440-100B-02-D 的结构特点解析

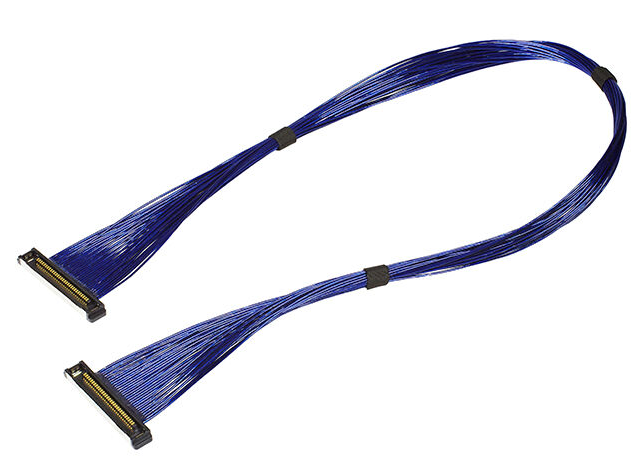

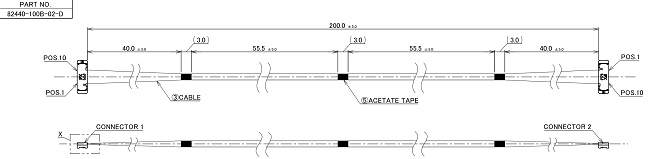

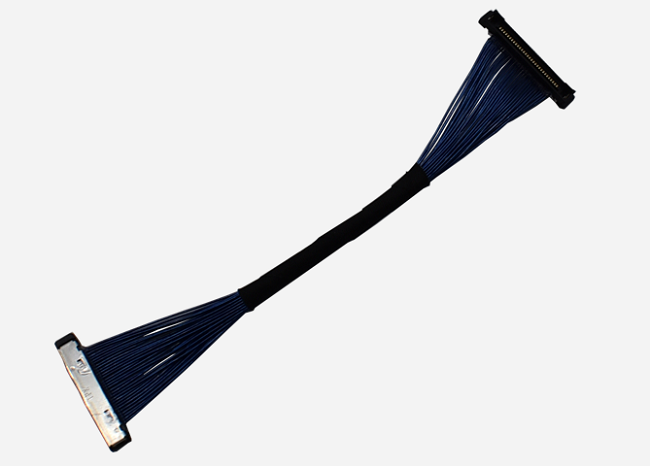

I-PEX 82440-100B-02-D 是一款基于 CABLINE-SS 架构设计的 10Pin 40AWG 极细同轴线束组件，标准线长为200mm，主要用于高速信号测试、显示连接以及内部高速传输应用；该组件所使用的连接器型号为 20373-R10T-06，属于 I-PEX CABLINE-SS 高速微同轴连接体系。其采用 0.4mm Pitch 超细间距设计，可满足高密度、小型化设备的内部布线需求；与此同时，该系列连接器具备良好的 SI（Signal Integrity）性能，能够支持高速差分信号稳定传输，在高速显示、工业影像以及嵌入式设备中拥有较高应用率。

CABLINE-SS 系列还采用 W-point 双接触结构设计，可有效提升连接稳定性，在抗震动、减少接触不良等方面表现突出，因此在超薄笔记本屏线、工业相机、医疗显示设备以及高速显示模组中应用较为广泛；此外，该系列通常支持最高约16Gbps/lane 的高速传输能力，可适配当前主流高速显示与数据接口需求。

---

二、82440-100B-02-D 为什么会成为热门型号？

从当前行业应用趋势来看，82440-100B-02-D 受到市场关注，主要体现在以下几个方面：

1、40AWG 极细结构更适合轻薄化设备：40AWG 极细同轴线径能够有效减少内部空间占用，非常适用于轻薄笔记本、平板设备以及小型高速模组内部走线；在设备持续向轻量化、窄边框、小型化发展的背景下，这类超细线束方案的需求也越来越高。

2、高速信号完整性表现更稳定：Micro Coaxial Cable 在高速传输环境下具备更好的抗干扰能力，可有效降低串扰、回损以及插损问题；对于 eDP 屏线、高速显示接口以及工业图像传输系统而言，稳定的高速信号完整性是关键，而 CABLINE-SS 系列在这方面具备较高成熟度。

3、CABLINE-SS 系列具备成熟行业生态：I-PEX CABLINE-SS 系列在高速连接器领域拥有较高市场认可度，许多工程项目在进行 SI 验证、原型开发以及高速测试阶段时，都会优先参考该系列评估线束；对于高速显示方案、工控高速模组以及 AI 设备开发客户来说，成熟的评估线束方案能够有效缩短开发周期，并提高测试效率。

目前，我们也可提供该型号的兼容替代极细同轴线束组件，并支持根据客户需求定制 Pin 数、线长、AWG 规格以及屏蔽结构方案。

---

三、极细同轴线束选型与兼容替代建议

在实际项目开发过程中，极细同轴线束的选型需要重点关注以下几个方面：

3.1、确认 Pin 数与高速通道需求：不同接口对应的高速通道数量不同，例如 10Pin 通常适用于小型高速信号连接场景，因此在设计前需先确认接口定义与通道需求是否匹配。

3.2、根据传输需求选择 AWG 规格：40AWG 更适用于超薄空间以及高速传输应用；如果项目需要更高供电能力或更强机械性能，则可进一步考虑 36AWG 或 34AWG 方案，以平衡传输性能与供电能力。

3.3、重点验证连接器兼容性：目前 CABLINE-SS 系列常见兼容方向包括 I-PEX、JAE、HRS 等高速微同轴连接体系；但不同系列之间在锁扣结构、接地设计、阻抗控制以及 SI 性能方面仍存在一定差异，因此在替代方案验证过程中，建议优先测试阻抗匹配、插损以及高速稳定性参数。

此外，对于已进入量产阶段的项目，也可以考虑国产兼容连接器及替代线束方案，在保证高速传输稳定性的同时进一步优化整体成本。

---

I-PEX 82440-100B-02-D 之所以能够成为极细同轴线束中的热门型号，核心原因在于其同时兼顾了高速传输性能、轻薄化结构设计以及成熟的高速连接器生态；随着 AI 设备、高速显示以及高分辨率终端持续发展，Micro Coaxial Cable 的应用场景也将进一步扩大。对于高速线束行业而言，高可靠性、高一致性的极细同轴线束方案，未来仍将是高速互连领域的重要发展方向。
