I-PEX 82974-100B-01-D：面向高密度高速显示连接的极细同轴线束

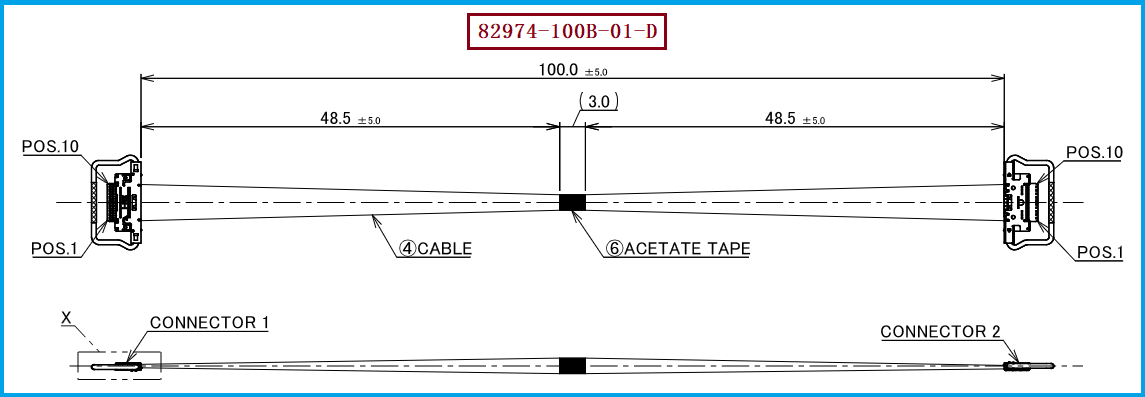

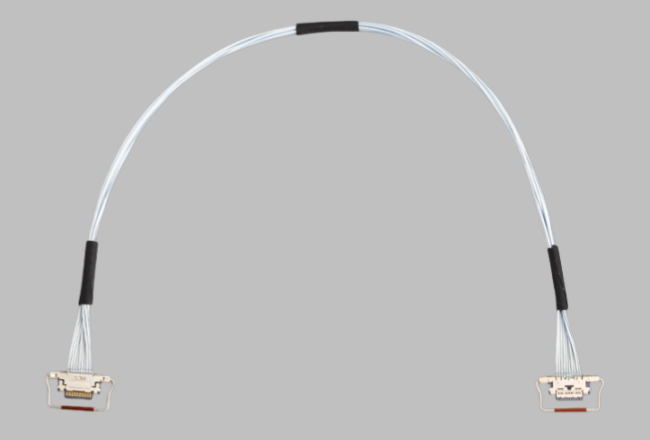

在笔记本电脑、平板电脑、工业显示设备、AI视觉设备及其他小型化电子产品中，显示模组与主板之间需要在有限空间内完成高速信号传输，因此极细同轴线束逐渐成为重要的内部连接方案。本文重点介绍的 I-PEX 82974-100B-01-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束，其配置为 10PIN、AWG40、100mm、1-1，线材端采用 I-PEX 20634-210T-02 连接器，连接器触点间距为 0.4mm。对于工程师而言，这类线束不仅要满足“能够插入连接器”的基本要求，更需要综合考虑高速信号完整性、阻抗控制、串扰、EMI屏蔽、端接一致性以及整机空间布局等因素；对于采购人员而言，则需要重点确认产品料号、连接器型号、PIN数、间距、线径、长度、线序及替代产品的一致性。CABLINE®-CA连接器采用0.4mm超细间距及水平对插结构，并具有机械锁扣及屏蔽、多点接地设计，可满足高密度电子设备内部高速信号连接需求。因此，I-PEX 82974-100B-01-D并不是普通的多芯排线，而是一款对制造工艺和电气性能都有较高要求的极细同轴线束产品。

---

为什么极细同轴线束会导致屏幕黑屏？真正的问题往往出在信号完整性

在实际设备维修、研发调试和批量生产过程中，出现“开机后屏幕黑屏、偶发闪屏、花屏、图像丢失、显示时好时坏”等现象时，很多人第一反应是屏幕、主板或显卡出现故障，但实际上，极细同轴线束及其端接连接状态也可能成为显示异常的重要原因。对于采用 eDP、MIPI、DisplayPort 等高速差分信号的设备而言，极细同轴线束负责在主板与显示模组之间传递高速数据，当线束发生折伤、压伤、拉伸、弯折半径过小、屏蔽层异常、端子接触不稳定，或者制造过程中出现端接偏移、阻抗不连续等问题时，就可能造成插入损耗增加、回波损耗恶化、差分信号失真、串扰增加以及误码率上升。当信号质量下降到接收端无法正确识别数据时，就可能出现画面闪烁、花屏甚至完全无法建立显示链路，从而表现为“屏幕黑屏”。尤其需要注意的是，极细同轴线越细，并不意味着可以忽略制造精度。AWG40线材尺寸非常小，对剥线、成型、同轴屏蔽处理、端子压接/焊接、排列定位以及连接器组装精度都有较高要求。因此，在排查黑屏问题时，不能只检查屏幕和主板，还应该检查 I-PEX 82974-100B-01-D这类线束的导通情况、端子接触状态、线序、屏蔽连续性、机械损伤以及高速信号性能，从源头降低因线束问题造成显示故障的概率。

---

从工程师与采购视角看：替代极细同轴线束不能只看“能不能插”

对于需要进行国产替代、供应商替换或第二供应商开发的项目，I-PEX 82974-100B-01-D的替代并不是简单复制外观尺寸，更不能仅以“连接器可以插进去”作为判断标准。工程师在进行兼容替代时，应首先确认线束两端所使用的连接器体系，本产品线材端连接器型号为 I-PEX 20634-210T-02，连接器为 10PIN、0.4MM Pitch；同时还需要确认极细同轴线规格、线束长度100mm、1-1线序以及两端Pin位对应关系。在电气性能方面，则需要进一步关注特性阻抗、插入损耗、回波损耗、近端/远端串扰、屏蔽效果以及高速链路测试结果；在机械方面，则应关注连接器装配尺寸、端子保持力、线束出线方向、弯曲半径以及实际装机空间。采购人员则建议将“料号对应关系+规格一致性+样品验证+批量一致性”作为供应商导入的重要判断依据。尤其对于显示线束而言，低速导通测试通过，并不能证明高速信号一定合格。因此，国产替代产品最好经过实际设备验证以及相应的高速信号完整性测试，确认在目标显示分辨率、刷新率及实际工作环境下能够稳定运行。我们公司可提供：I-PEX 82974-100B-01-D 兼容替代线束方案，可根据客户设备的连接器、线径、PIN数、间距、长度、线序及安装空间要求进行极细同轴线束的生产制造，为客户提供从样品验证到批量生产的兼容替代支持。

---

选型和兼容与替代方案参考及建议：从料号核对到整机验证

针对 I-PEX 82974-100B-01-D 的选型及兼容替代，建议工程师和采购人员首先确认产品是否确实为 CABLINE®-CA 10PIN极细同轴线束，并重点核对 I-PEX 20634-210T-02连接器、10PIN、0.4MM间距、AWG40、100mm长度以及1-1线序等核心参数。如果原设备使用的是其他CABLINE系列型号，即使连接器外观相近，也不能直接判定可以互换，因为不同系列、不同PIN数、不同线序以及不同连接器结构可能会造成机械或电气上的不兼容。对于国产替代项目，建议按照“连接器匹配→线束结构匹配→PIN位及线序匹配→尺寸装配验证→导通测试→高速信号测试→整机功能验证”的思路推进，尤其是显示应用，需要重点验证实际屏幕是否存在黑屏、闪屏、花屏、掉屏等问题。若客户需要不同长度或不同线序，也可以在明确原始线束规格后进行定制开发。对于采购部门而言，则建议在询价时直接提供原始料号 82974-100B-01-D、连接器型号 20634-210T-02、10PIN/0.4MM等关键信息，以减少供应商理解偏差，提高国产替代项目的沟通和打样效率。对于工程技术团队而言，最终是否替代成功，应以实际装机兼容性和高速信号传输稳定性作为最终判断依据，而不是单纯依据外观或静态导通结果。

---

高质量极细同轴线束，是稳定高速显示连接的重要基础
I-PEX 82974-100B-01-D是一款具有明确规格特征的CABLINE®-CA系列极细同轴线束，其核心配置包括 AWG40、10PIN、100mm、1-1线序以及I-PEX 20634-210T-02连接器，连接器PIN间距为0.4MM。在高速显示设备中，极细同轴线束虽然体积小、重量轻，却直接关系到高速差分信号能否稳定传输；当线材损伤、端接不良、屏蔽异常、阻抗不连续或连接器接触不可靠时，都可能造成信号质量下降，严重时甚至表现为屏幕黑屏、闪屏、花屏和掉屏。因此，无论是工程师进行产品设计、故障分析和国产替代，还是采购人员进行供应商筛选和成本优化，都应该从“机械兼容+电气性能+高速信号完整性+批量制造一致性”几个维度综合判断。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。针对原厂线束供应周期、采购成本或国产化需求，我们公司可提供 I-PEX 82974-100B-01-D 兼容替代极细同轴线束方案，根据客户实际应用需求进行产品打样、规格匹配和批量生产，为高速显示、摄像及其他高密度电子设备提供可靠的极细同轴线束解决方案。
