I-PEX 82976-100B-01-D：面向高密度高速设备的极细同轴线束方案

在笔记本电脑、显示设备、工业相机、机器视觉、AI设备以及其他高密度电子产品内部，高速信号连接不仅要求传输性能，还要求线束具备良好的空间适应性和长期可靠性。本文聚焦 I-PEX 82976-100B-01-D 极细同轴线束，该型号采用 CABLINE®-CA系列连接方案，线材端使用 20634-210T-02 连接器，线束长度为 300mm。从连接器平台信息来看，CABLINE®-CA采用0.4mm超细间距、水平对插结构，并针对高速信号传输、屏蔽及机械锁定进行了设计，因此这类极细同轴线束适合用于对内部空间、信号完整性和连接可靠性均有较高要求的电子设备。对于工程师而言，选用此类线束时不能只关注“能否连接”，还需要同步确认连接器型号、Pin位定义、线径、阻抗、长度、弯折路径及设备内部安装空间；对于采购人员而言，则应重点确认料号对应关系、连接器兼容性、尺寸一致性、线长公差以及批量制造的一致性。

---

极细同轴线束可靠性问题有哪些？从工程设计看连接稳定性

极细同轴线束虽然具有体积小、重量轻、布线灵活和高速传输能力强等优势，但由于导体、绝缘层、屏蔽层及端接区域尺寸较小，其可靠性对制造工艺和装配条件更加敏感。实际项目中常见的可靠性问题包括端子接触不稳定、连接器半插或松脱、线材弯折过度、端接部位受到拉力、屏蔽结构受损以及长期振动后电气性能变化等。尤其是在高速信号应用中，一些问题并不一定表现为完全断路，而可能首先表现为接触电阻变化、阻抗不连续、信号损耗增加、串扰增强或偶发性通信异常。因此，工程师在设计 82976-100B-01-D 这类300mm极细同轴线束时，应充分考虑实际走线方向和弯折半径，避免连接器附近形成集中应力，同时需要确保 20634-210T-02 连接器与设备端配套结构准确匹配。CABLINE®-CA的机械锁扣结构能够帮助提高插合后的连接稳定性，但线束本身的端接质量、屏蔽连续性以及装配方式同样决定最终可靠性。也就是说，可靠的极细同轴线束并不是简单地将“线+连接器”组合起来，而是需要从材料、端接、结构、尺寸和生产工艺多个环节进行综合控制。

---

300mm线长与高速信号：不能忽视的信号完整性和EMI问题

对于工程师而言，300mm并不是一个单纯的长度参数。极细同轴线束的长度、线径、介质材料、导体结构、屏蔽结构以及连接器端接方式都会共同影响高速信号传输效果。I-PEX CABLINE®-CA平台面向高速信号连接应用，并采用屏蔽及多点接地设计，有助于降低外部电磁干扰和高速信号之间的串扰。在实际产品设计中，如果线束需要经过高速处理器、显示驱动、高频电源或其他强干扰区域，就需要合理规划布线路径，避免极细同轴线束与强噪声源长距离平行布线。同时，线束如果被过度弯折、挤压或拉伸，也可能造成内部结构变化，从而影响阻抗一致性和长期稳定性。因此，对于 I-PEX 82976-100B-01-D 的国产兼容替代，不应仅以“外形相同、长度相同、可以插上”为判断标准，而应进一步关注线材电气性能、连接器配套关系、Pin位定义、屏蔽连续性、端接一致性以及实际高速信号测试结果，从源头降低批量使用中的可靠性风险。

---

选型和兼容与替代方案参考及建议：工程验证与采购替代如何进行

对于需要寻找 I-PEX 82976-100B-01-D 替代方案的客户，建议工程部门首先以原线束的连接器型号 20634-210T-02、Pin位定义、300mm线长以及实际使用的线材规格作为基础参数，再结合设备PCB端连接器、安装空间、弯折方向和高速信号要求进行逐项确认。特别是在国产替代项目中，不能单纯依据产品名称或连接器外观判断兼容性，而应进行样品装配、导通测试、端子接触可靠性验证、高低温环境验证、弯折及拉力验证，并根据实际应用需求进一步进行高速信号完整性和EMI相关测试。对于采购人员而言，还应关注供应商是否具备极细同轴线束批量生产能力、端接工艺控制能力以及尺寸和电气参数的一致性。我们公司可提供 I-PEX 82976-100B-01-D 兼容替代线束方案，可根据客户实际设备的连接器、Pin位、线长、线材规格及走线要求进行极细同轴线束定制与生产，为工程验证、样品打样及批量采购提供国产兼容替代选择。最终替代型号及具体技术参数应以双方确认的工程图纸、样品及测试验证结果为准。

---

从“能连接”走向“长期稳定运行”的极细同轴线束

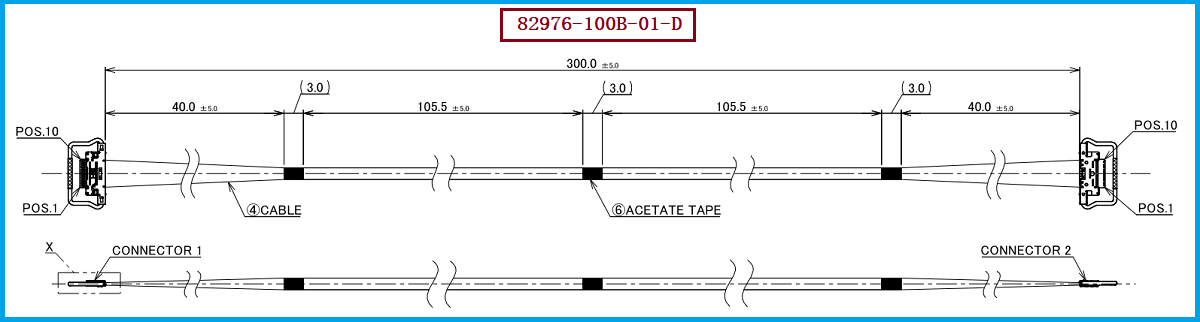

I-PEX 82976-100B-01-D 是一款与CABLINE®-CA连接方案相关的极细同轴线束，本文重点型号采用 20634-210T-02 线材端连接器，线束长度为 300mm。对于高速、小型化电子设备而言，极细同轴线束的价值不仅体现在节省空间和实现高速信号传输，更体现在长期使用过程中保持稳定的机械连接、电气连接和信号完整性。无论是工程师进行产品开发和替代验证，还是采购人员寻找稳定的国产供应链，都应从连接器型号、Pin位、线长、线材结构、端接工艺、屏蔽性能及可靠性测试等多个维度综合评估。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。通过严格的工程验证和稳定的制造工艺，可以让极细同轴线束从“能够使用”进一步达到“长期稳定使用”的要求，为高速电子设备提供可靠的内部信号连接方案。
