在高分辨率显示和高速数据传输需求不断升级（如eDP、USB4）的背景下，极细同轴线束（Micro Coaxial Cable）已经成为笔记本、显示模组及轻薄设备内部高速互连的首选方案。本文以 I-PEX 82910-100B-02-D 为例，从结构、连接器、应用和选型策略等方面进行全面解析，帮助工程师更高效地完成高速链路设计。

---

一、I-PEX 82910-100B-02-D简介

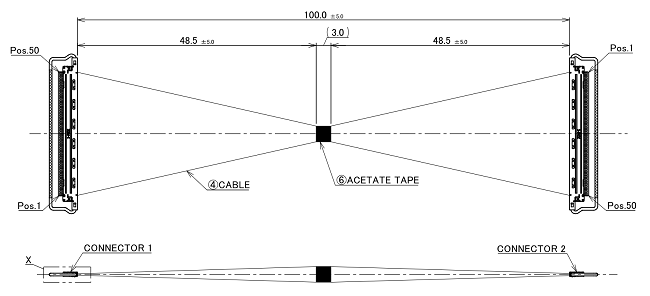

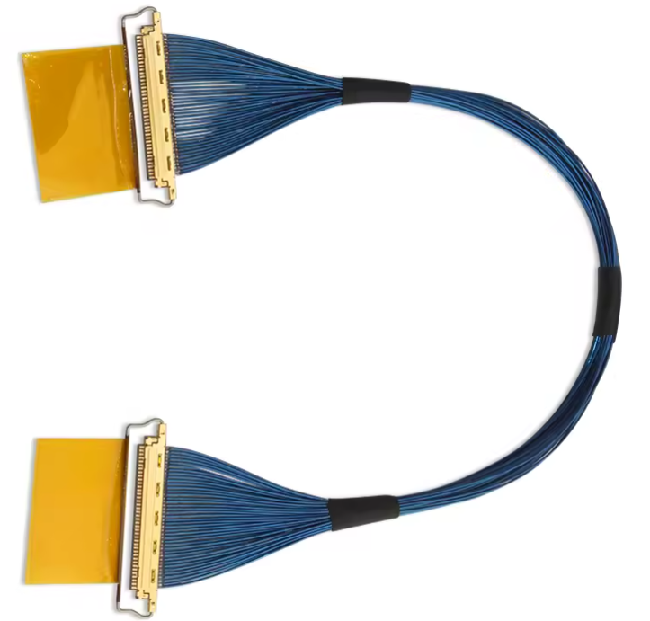

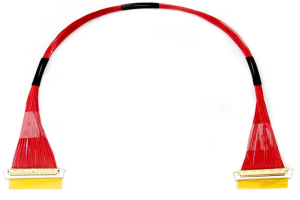

I-PEX 82910-100B-02-D 属于 CABLINE-VS 系列标准评估极细同轴线束，其主要参数如下：

(1). Pin数：50Pin，

(2). 线材：40AWG极细同轴线，

(3). 长度：100mm，

(4). 结构：1-N直通连接，

(5). 典型应用：高速信号验证、SI测试、eDP链路评估；

这种线束通常用于设计初期的信号完整性验证，能够在 32Gbps级别高速传输 下保持稳定性能，是高速接口开发的重要参考标准。

---

二、核心连接器解析：20454-250T-01

线束搭配的关键连接器型号为 20454-250T-01（CABLINE-VS系列），其设计特点直接决定整条线束的性能上限：

(1). 0.5mm间距设计：兼顾高密度布线与紧凑空间，

(2). 支持50Pin高速差分对：适配eDP、USB4等应用，

(3). 机械锁结构（Lock Bar）：避免接触不良，

(4). 低插拔高度（约1.0mm）：适合轻薄设备；

在高速链路设计中，该连接器不仅是物理接口，更是信号完整性（SI）控制的关键节点，直接影响插损、回损和串扰表现。

---

三、为什么选择极细同轴线束？

相较于传统排线或普通线材，极细同轴线束优势明显：

3.1、抗干扰能力强：同轴结构天然屏蔽EMI，

3.2、支持更高带宽：可达32Gbps/lane，

3.3、更小弯折半径：适合紧凑空间设计，

3.4、一致性好：适合高速差分信号；

因此，极细同轴线束已成为高端笔记本、OLED显示模组及VR设备的主流选择。

---

四、选型及兼容替代方案参考

在实际工程中，围绕 82910-100B-02-D 进行选型时，可以重点关注以下方面：

4.1、Pin数与接口匹配：50Pin适合高带宽eDP（如4Lane+控制信号），需求较低可选30Pin或40Pin方案。

4.2、线规选择：40AWG适合高密度轻薄设计，更粗线规提升电流能力但占用空间增加。

4.3、长度对信号完整性影响：100mm为标准评估长度，200mm/300mm需关注插损与串扰。

4.4、兼容与替代方案：

同系列 CABLINE-VS / VS II 接口可部分Pin-to-Pin兼容，

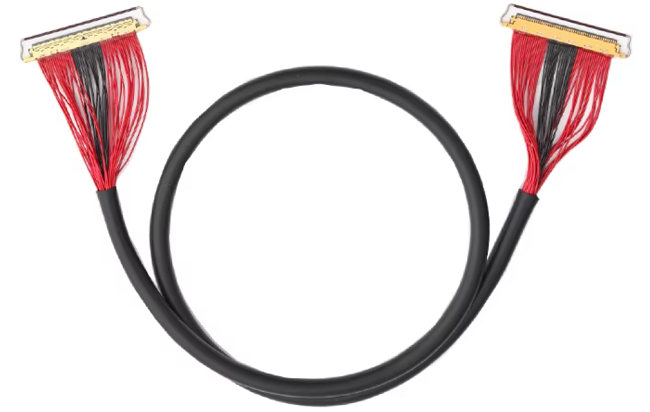

替代方案包括不同Pin数版本（如81421-100B-02-D）或定制化极细同轴线束。

工程建议：优先确保连接器一致，再优化线束参数。

---

五、制造与替代能力

对于标准评估线束 82910-100B-02-D，我们公司可实现等效替代与批量生产，包括：兼容20454-250T-01接口、支持40AWG极细同轴加工、提供定制长度与屏蔽优化、满足高速SI性能要求；在实际项目中，我们公司可根据客户需求优化结构与性能，既降低成本又提升交付灵活性。

---

以 I-PEX 82910-100B-02-D 为代表的50Pin极细同轴线束，是高速互连场景下成熟可靠的方案；其核心价值在于：高带宽传输能力、紧凑结构设计、稳定连接可靠性；在选型过程中，应综合考虑 连接器、线规、长度及SI性能，并结合实际应用选择合适的兼容或替代方案，实现性能与成本的最佳平衡。
