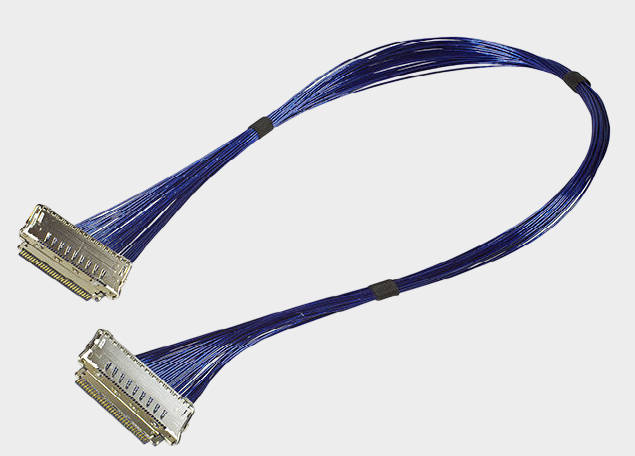

I-PEX 82693-100B-01-D：面向高密度高速连接的极细同轴线束

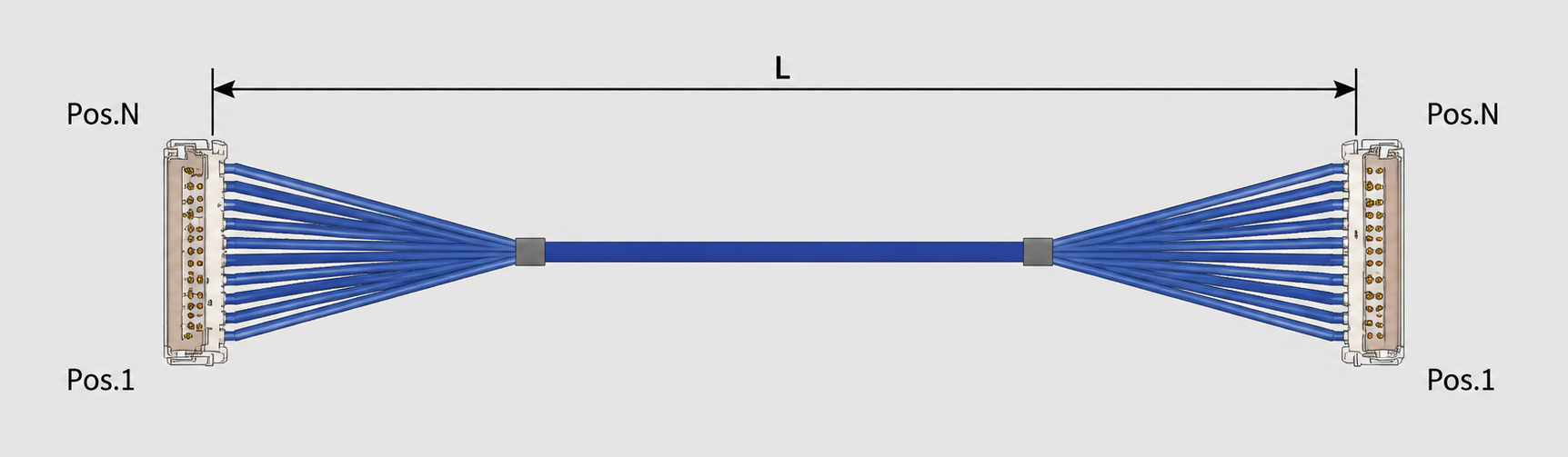

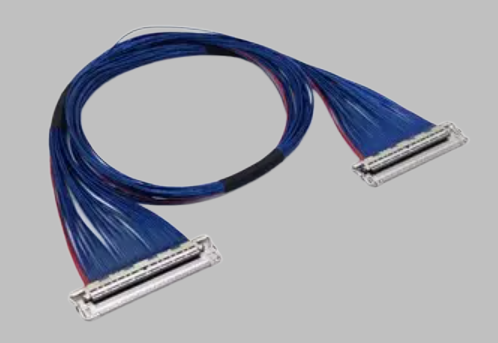

随着笔记本电脑、显示设备、智能终端、工业电子及其他高集成度设备不断向轻薄化、高速化方向发展，设备内部既需要容纳更多高速信号通道，又需要尽可能压缩线束占用空间。极细同轴线束正是在这一需求下展现出明显优势的连接方案。本文介绍的 I-PEX 82693-100B-01-D 属于 CABLINE®-VS II系列，产品资料明确对应30Pin、Micro-Coaxial Cable、40AWG、100MM、1-1结构。 其中，1-1线位定义是该型号非常重要的识别条件，意味着在进行工程替代时不能仅按照30Pin、40AWG或100MM其中某一项参数寻找产品。该极细同轴线束上使用的线材端连接器型号为 20847-030T-01，附件资料明确将其定义为CABLINE-VS II 30Pin Plug Housing（插头塑胶主体），重量为62.931mg。 因此，从工程和采购角度来看，I-PEX 82693-100B-01-D + 20847-030T-01 + 100MM + 1-1可以作为本产品的重要识别信息。

---

为什么极细同轴线是高频高速传输的首选？关键在于信号传输与屏蔽能力的结合

极细同轴线之所以适合高频高速信号传输，核心并不是单纯追求“更细”，而是通过同轴结构让信号导体与屏蔽结构形成相对稳定的传输环境。在高速信号沿线缆传输时，外部电磁干扰可能影响信号质量，而同轴结构通过外围屏蔽层对信号传输区域进行保护，可以帮助降低外界干扰对信号的影响，同时也有利于控制信号之间的串扰。对于 I-PEX 82693-100B-01-D而言，40AWG Micro-Coaxial Cable在实现线束小型化的同时，可支持高密度信号连接；而CABLINE®-VS II系列采用0.5mm Contact Pitch、ZenShield®全屏蔽结构、多点接地以及机械锁扣等设计，使微型化、高密度连接与高速信号应用能够结合起来。对于工程师来说，这意味着极细同轴线束在有限设备空间内可以实现更多信号通道的集中布线；对于采购人员而言，则意味着选型时不能只比较线径和价格，还要关注线材结构、屏蔽方式、连接器匹配以及实际高速应用需求。换句话说，极细同轴线真正的优势，是在小型化、高频高速传输、信号完整性及抗干扰之间取得综合平衡。

---

选型和兼容与替代方案参考及建议：不能只看30Pin和100MM

针对 I-PEX 82693-100B-01-D进行兼容替代时，工程师和采购人员应首先确认30Pin、40AWG、100MM、1-1、Micro-Coaxial Cable这组核心条件，并进一步核对线材端连接器20847-030T-01及其实际配合结构。附件资料显示，CABLINE®-VS II 30Pin、40AWG、1-1结构还存在82694-100B-01-D（200MM）和82695-100B-01-D（300MM），因此长度变化会对应不同产品料号；与此同时，同系列还有30Pin、40AWG、100MM的1-N结构产品，例如82188-100B-02-D，说明100MM+30Pin并不能证明两款线束可以直接互换。 对替代产品进行工程验证时，还需要结合连接器、线位定义、Pin对应关系、线材规格、端接工艺、出线状态、屏蔽结构以及实际设备装配空间进行综合确认。我们公司可提供 I-PEX 82693-100B-01-D 兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户工程图纸、样品及实际应用要求进行线材、连接器、长度、线位定义及整体结构的兼容开发，为客户的样品验证、国产替代和批量采购提供极细同轴线束解决方案。

---

高频高速时代，极细同轴线束的价值正在不断提升

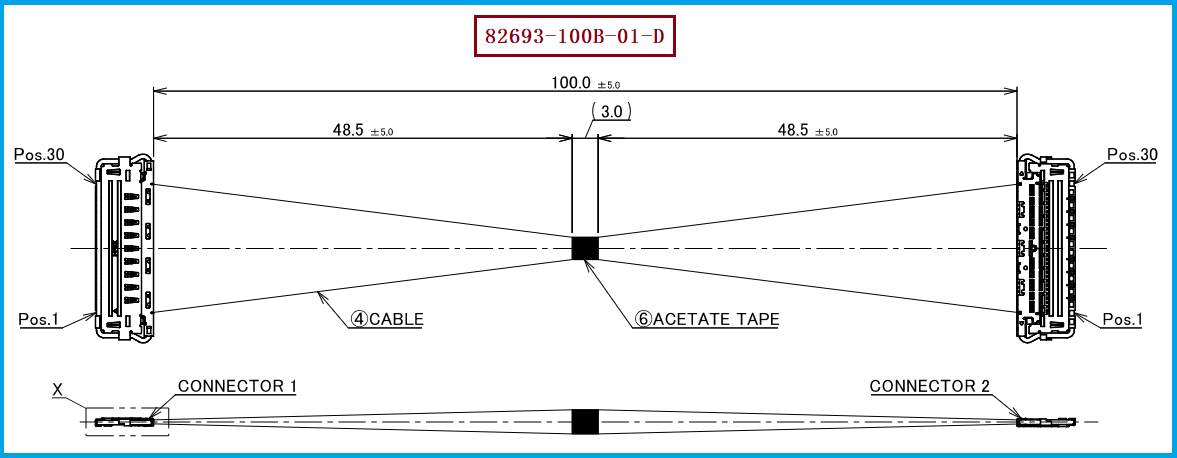

I-PEX 82693-100B-01-D并不是普通的30Pin线束，而是由40AWG Micro-Coaxial Cable、30Pin高密度连接结构、20847-030T-01线材端连接器以及1-1线位定义共同构成的极细同轴线束方案。附件资料明确将82693-100B-01-D定义为CABLINE-VS II harness 30pin micro-coaxial 40AWG L=100mm 1-1，而20847-030T-01则对应CABLINE-VS II 30Pin Plug Housing。

---

从高频高速传输角度来看，极细同轴线通过自身结构和屏蔽能力，为高速信号提供更加适合的传输环境；从设备设计角度来看，又能够满足高密度、小型化布线需求。因此，在未来高速电子设备持续提升数据传输速率的趋势下，极细同轴线束仍将具有重要的应用价值。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司可围绕 I-PEX 82693-100B-01-D开展兼容替代与生产制造，为工程师和采购人员提供更贴近实际项目需求的极细同轴线束产品及国产替代方案。
