8K传输为什么一定要重视极细同轴线束？

随着8K超高清显示、高速摄像、机器视觉、AI视觉以及高性能计算设备的发展，设备内部的数据传输速率持续提升。8K视频不仅意味着更高的分辨率，也意味着单位时间内需要传输的数据量大幅增加。当信号进入高速、高频传输场景后，线束就不再只是“连接两块电路板”的普通配件，而会直接影响信号完整性、传输稳定性以及整机可靠性。尤其是在笔记本、显示设备、工业相机、AI视觉设备等空间高度受限的产品中，传统线缆往往难以同时满足“小型化、高密度、高速率和良好信号完整性”的要求，因此极细同轴线束成为8K及下一代高速信号传输的重要选择。极细同轴线采用同轴结构，使信号导体与屏蔽层形成相对稳定的电磁传输环境，在高速信号传输过程中有利于控制阻抗、降低外部电磁干扰和串扰风险；同时，多根极细同轴线可以进行高密度排列，在有限空间内实现更多高速信号通道。对于工程师而言，8K系统真正需要关注的不仅是“接口能不能达到8K”，更要关注连接器、线材、阻抗、屏蔽、走线以及整个链路的信号完整性，而极细同轴线束正是其中非常关键的一环。

---

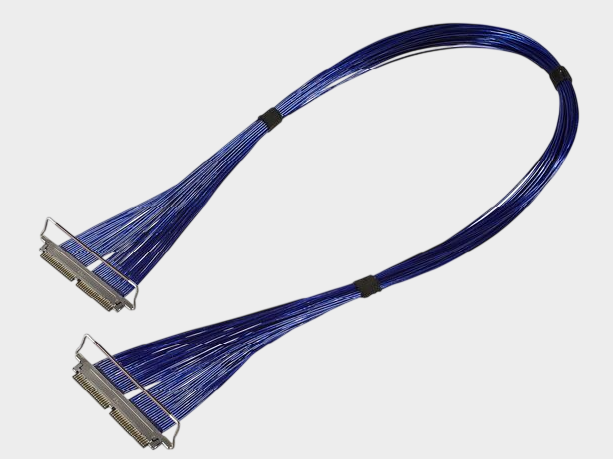

I-PEX 82863-100B-02-D：50Pin高密度极细同轴线束

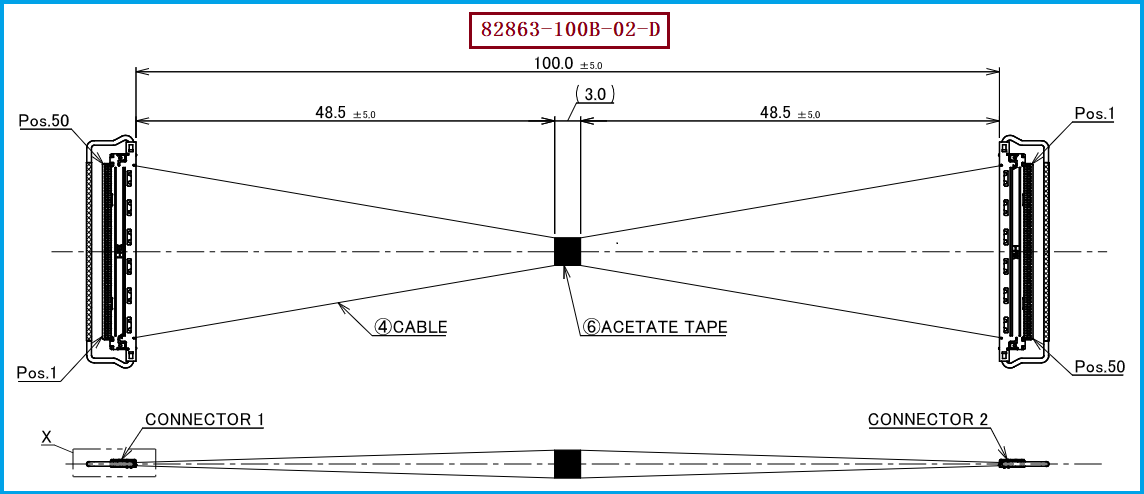

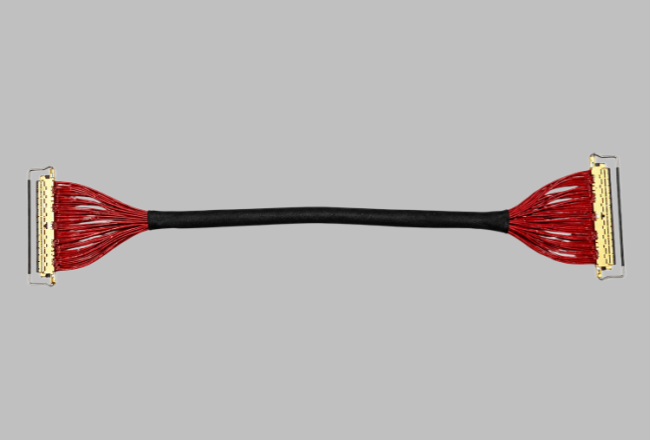

本次介绍的产品为 I-PEX 82863-100B-02-D，对应I-PEX CABLINE®-CA系列50Pin极细同轴线束方案。从工程规格来看，该产品采用50根AWG40 Micro-Coaxial极细同轴线，标称特性阻抗为50Ω，线缆采用蓝色设计，线束长度对应100mm方案，能够在较小空间内实现50路高密度信号连接。其线材端使用的连接器型号为 20634-150T-02，属于CABLINE®-CA 50Pin Plug Housing结构；该系列连接器采用0.4mm Pitch及水平对插设计，并配备机械锁扣、屏蔽及多点接地结构，适合高密度、高速信号内部连接。对于工程师来说，这种“极细同轴线+微型高速连接器”的组合，可以减少设备内部连接空间占用，同时为高速显示、摄像及数据传输提供更适合的互连结构；对于采购人员而言，I-PEX 82863-100B-02-D则可以作为明确的原厂参考型号，用于核对Pin数、线径、长度、连接器以及线位定义等关键采购参数，避免仅按照“50Pin极细同轴线”进行模糊采购。

---

1-N线位定义：替代生产时不能忽略的关键参数

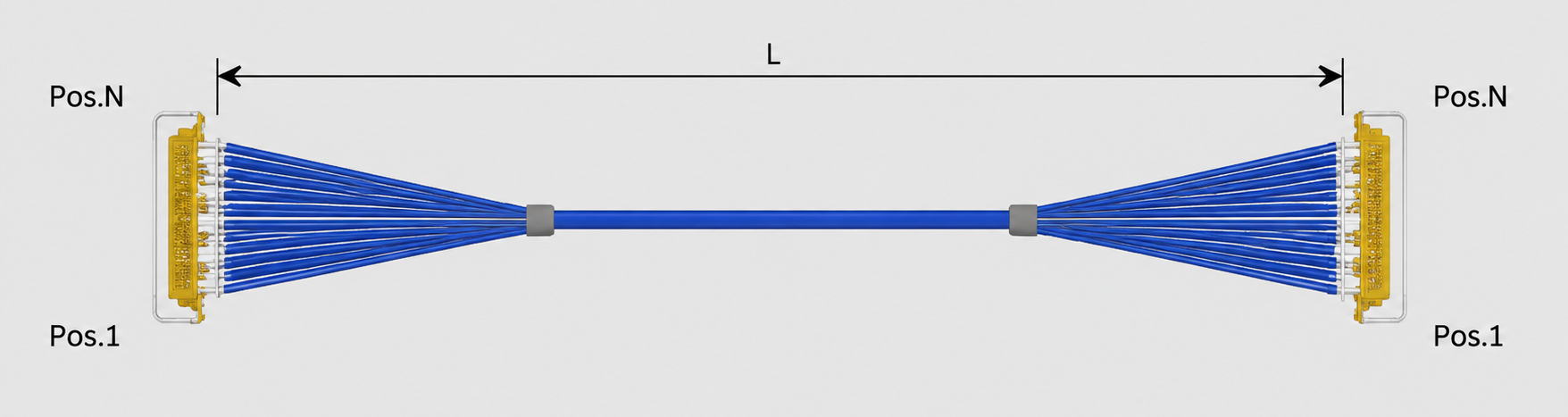

除了线径、长度和连接器型号之外，线位定义同样是工程师进行线束替代选型时必须重点确认的参数。本款 I-PEX 82863-100B-02-D 的线位定义为 1-N，其含义不能简单理解为普通的1对1直通关系，而应严格依据原始Harness图纸中的Pin Assignment进行制作。对于50Pin线束而言，Connector两端的Pin编号及对应关系直接决定信号最终进入PCB后的通道位置，如果替代产品只做到“连接器外形一致、Pin数一致”，却没有按照原产品的1-N线位关系进行生产，就可能出现信号通道错位，从而导致设备无法正常工作。因此，在国产替代开发过程中，应同时确认 I-PEX 82863-100B-02-D、50Pin、AWG40、50Ω、100mm、连接器20634-150T-02以及1-N线位定义等核心信息，并进一步根据客户实际设备确认线长、出线方向、端部尺寸、屏蔽结构及装配要求。我们公司可提供 I-PEX 82863-100B-02-D兼容替代线束方案，围绕极细同轴线材、连接器端接、Pin位定义及线束整体结构进行对应开发，可根据客户样品、图纸或具体应用需求进行国产替代生产，为工程师提供样品验证及项目导入所需的线束解决方案。

---

四、8K应用中的选型和兼容与替代方案参考及建议

对于正在开发8K显示、高速摄像、工业视觉、AI视觉或其他高速数据设备的工程师，选型时建议不要单独判断连接器或线材，而应将“连接器+极细同轴线+阻抗+屏蔽+Pin定义+整条传输链路”作为一个整体进行评估。CABLINE®-CA系列采用0.4mm Pitch微型连接器，并支持Micro-Coaxial Cable，在高速、小型化及高密度应用中具有明显的空间优势；本款 82863-100B-02-D 采用AWG40、50Ω极细同轴线，并配套 20634-150T-02 连接器，50Pin、1-N线位结构适合需要多通道高速信号连接的设备。对于采购人员，如果目标是寻找I-PEX原型号的国产兼容替代产品，建议重点核对连接器配合尺寸、Pin数、线材AWG规格、特性阻抗、线长、线位定义、端接工艺以及高速传输性能，而不能只比较单价。尤其是8K项目，线束成本虽然通常只是整机成本的一部分，但一旦线束阻抗不稳定、屏蔽性能不足或端接一致性较差，可能直接增加研发调试和售后风险。因此，在替代选型阶段进行样品测试、信号完整性验证及批量一致性确认，比单纯追求低采购价格更重要。

---

从“能连接”走向“稳定高速传输”
I-PEX 82863-100B-02-D是一款以50Pin、AWG40、50Ω Micro-Coaxial极细同轴线为核心的高密度线束方案，配套线材端连接器型号为 20634-150T-02，线位定义为 1-N。对于8K及更高带宽应用而言，极细同轴线束的价值不仅在于“足够细”，更在于能够在有限空间内兼顾高密度布线、阻抗控制、屏蔽抗干扰以及高速信号完整性。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于工程师，它可以作为高速显示、摄像及数据传输内部连接方案的重要参考；对于采购人员，则可以围绕原厂型号进行规格核对、国产替代验证和批量供应评估。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 82863-100B-02-D 提供兼容替代线束方案，并根据客户的连接器型号、线材规格、长度、Pin定义及实际设备需求进行定制开发，帮助客户降低供应链成本，同时满足高速、小型化和高密度连接需求。
