错误一：只看“线很细”，却忽略整体结构与高速性能

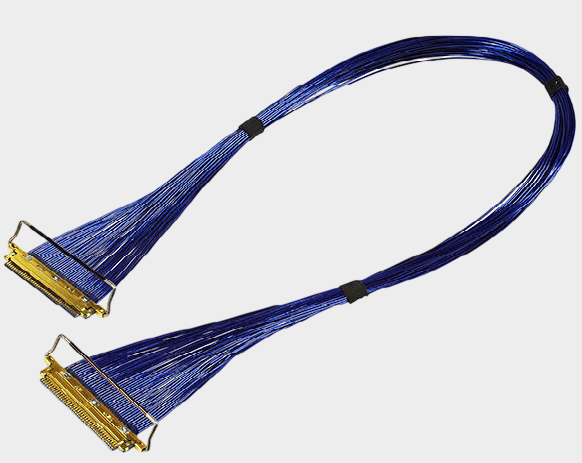

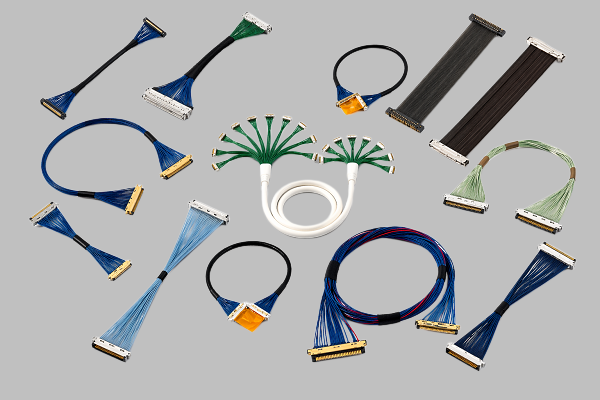

在笔记本电脑、工业相机、机器视觉、机器人及高密度电子设备内部，极细同轴线束最大的优势之一就是能够在有限空间内实现多通道高速信号连接，但工程师在设计时最容易犯的第一个错误，就是认为“线径越细、布线越方便，就一定越适合”。实际上，极细同轴线束是由线材、连接器、端接结构、屏蔽及固定工艺共同构成的系统，高速性能不能只看线材外径，还需要综合考虑阻抗、线长、连接器、Pin Assignment以及信号完整性。以 I-PEX 82145-100B-02-D 为例，该型号采用 50根AWG40、50Ω Micro-Coaxial Cable，整体长度为 200±5mm，并采用1-N线位定义；这意味着在进行替代设计时，不能只寻找“50Pin、200mm”的普通线束，而必须同时匹配线材规格、阻抗和线路定义。I-PEX的CABLINE-CA系列定位于0.4mm Pitch高速Micro-Coaxial连接，并提供高速信号完整性相关资料，因此实际项目应以完整链路进行评估，而不是单独判断某一项参数。

---

错误二：只确认PIN数量，却忽略0.4MM Pitch和连接器型号

第二个常见错误是把“50PIN”当成完整的连接器选型条件。实际上，对于高密度极细同轴线束而言，PIN数量、Pitch、连接器结构以及对插关系缺一不可。本款 I-PEX 82145-100B-02-D 的线材端连接器Housing型号为 20634-150T-02，属于CABLINE-CA 50Pin Plug Housing；其连接器触点间距为 0.4MM。I-PEX官方推荐型号资料同时列出了50Pin Plug Cable Assembly 20633-250T-01S、50Pin Plug Housing 20634-150T-02以及对应的50Pin Receptacle 20525-050E-02。因此，对于工程师而言，PCB端空间、连接器高度、出线方向及对插结构都需要提前确认；对于采购人员而言，询价或寻找替代品时也不能仅写“50Pin极细同轴线”，而应明确到20634-150T-02 + 50PIN + 0.4MM Pitch这一层级，才能降低错料和规格不一致的风险。

---

错误三：忽略线位定义，导致“接口能插但信号不对”

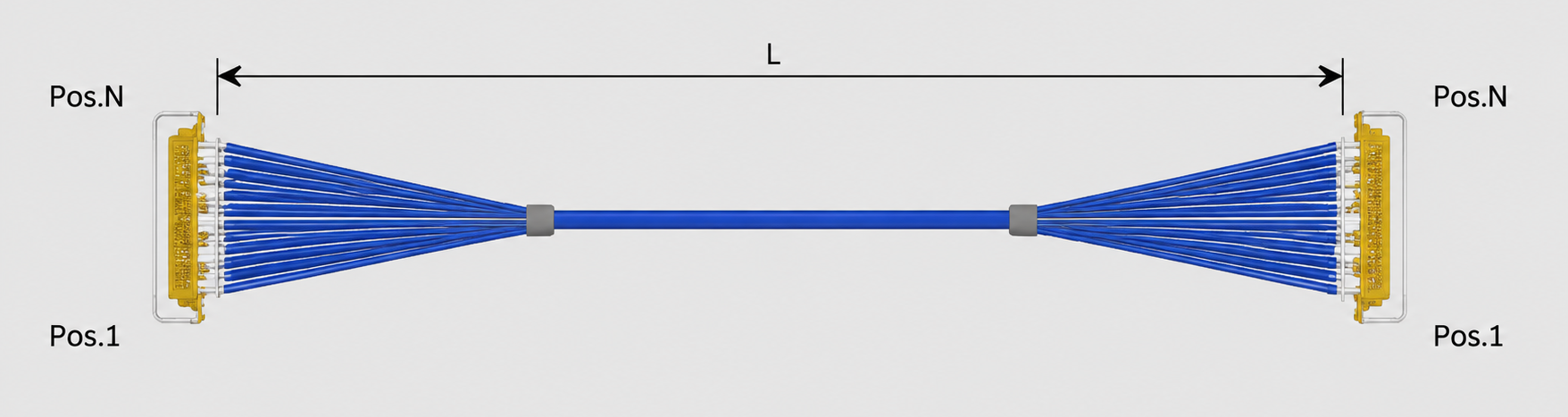

第三个错误往往发生在国产替代或供应商切换过程中：连接器外形能够匹配、PIN数也完全一致，但线束内部的信号对应关系却发生了变化。82145-100B-02-D采用1-N Pin Assignment，图纸明确显示Connector 1的Pos.50对应Connector 2的Pos.1，而Connector 1的Pos.1对应Connector 2的Pos.50。因此，在进行兼容替代时，必须把1-N线位定义作为关键技术条件，而不能默认所有50Pin线束都是1-1直通。对于高速差分信号而言，线路映射错误不仅可能造成设备无法正常通信，也可能增加工程调试时间和验证成本。更稳妥的方式是，在替代线束设计阶段同步核对原厂工程图、连接器型号、Pin Assignment、线材规格和实际设备端信号定义。对于需要降低采购成本、缩短交期或建立第二供应商的企业而言，这也是判断一个“替代线束”究竟是真正兼容，还是仅仅“外观相似”的重要标准。

---

错误四：只看静态尺寸，不验证线束固定、弯折和端接工艺

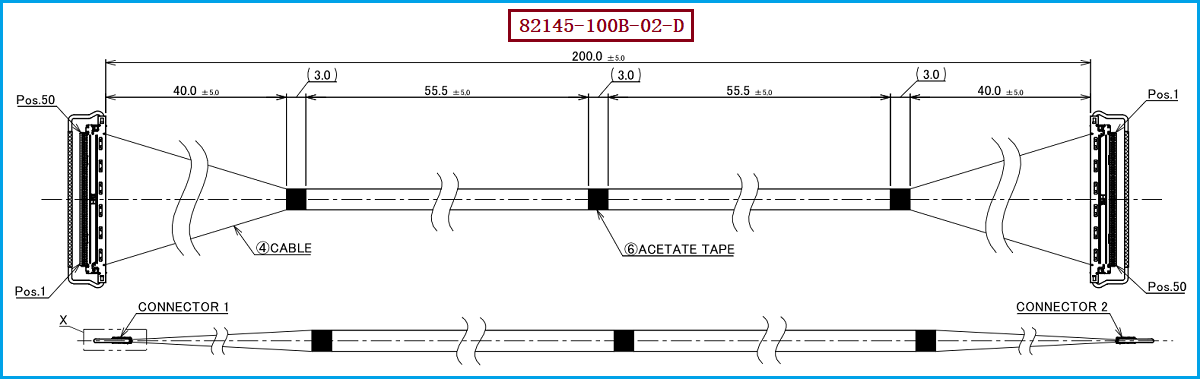

第四个错误是只关注线束长度和连接器外形，却忽略实际装机后的动态状态。82145-100B-02-D工程图规定整体长度为 200±5mm，并对不同线束区段、Bonding区域、胶带位置以及连接器局部结构进行了尺寸要求；图纸还明确采用UV Glue Bonding、Black Acetate Tape等结构固定工艺，并规定线束工作温度最高为 80℃。 这些细节说明，极细同轴线束并不是简单地把50根线接到连接器上即可，线材排列、固定、端接和出线区域同样会影响最终可靠性。尤其是在机器人、云台、机械运动机构或频繁开合的设备中，如果线束弯曲半径、固定位置和运动路径设计不合理，长期循环后可能产生机械疲劳。因此，工程师在设计阶段应结合实际装配空间验证线束弯曲和运动状态；采购人员在选择替代供应商时，也应关注供应商是否具备极细同轴线束的端接、Bonding、成型及可靠性验证能力，而不能单纯以采购单价判断方案优劣。

---

选型和兼容与替代方案参考及建议：避免“参数看似一样，实际无法替代”
对于 I-PEX 82145-100B-02-D 的选型、兼容和国产替代，建议工程师和采购人员将“料号—连接器—PIN数—Pitch—线材—阻抗—长度—线位定义—端接工艺”作为一个整体进行确认。本产品核心识别条件为：I-PEX 82145-100B-02-D、线材端连接器20634-150T-02、50PIN、0.4MM Pitch、AWG40、50Ω、200mm、1-N；工程图同时给出了AC250V耐压、2.0mA Max.漏电流、50MΩ Min.绝缘电阻（DC100V）以及80℃ Max.线束工作温度等要求。 如果企业正在进行国产替代、第二供应商导入或长期供货方案优化，建议先完成样品尺寸及Pin Assignment核对，再进一步验证电气性能、信号完整性和可靠性。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82145-100B-02-D 兼容替代线束方案，可根据客户设备实际需求，对50PIN、0.4MM Pitch、20634-150T-02连接器以及AWG40极细同轴线等关键规格进行匹配开发，为工程师提供兼容设计支持，也为采购人员提供国产替代、供应链优化及批量生产方案。
