50P高密度连接与200mm线长，为紧凑型设备提供稳定互连方案

在高速电子设备内部，线束不仅承担信号连接功能，还直接影响整机的空间布局、信号完整性以及后期维护成本。I-PEX 82993-100B-01-D 是一款与 CABLINE®-CA II 系列连接器配套使用的极细同轴线束，属于 50Pin、40AWG、1-1双端连接、200mm线长的线束方案。该产品对应的线材端连接器型号为 I-PEX 20680-050T-01，连接器可适配 40AWG 极细同轴线材。对于工程师而言，这种高密度、超细线径的线束结构能够帮助PCB、显示模组及其他功能模块之间实现紧凑布线；对于采购人员而言，明确产品料号、连接器型号、Pin数、线长及AWG等关键参数，则有利于快速进行规格确认、供应商比价和替代方案评估。

---

40AWG极细同轴线材，兼顾高密度布线与高速信号传输需求

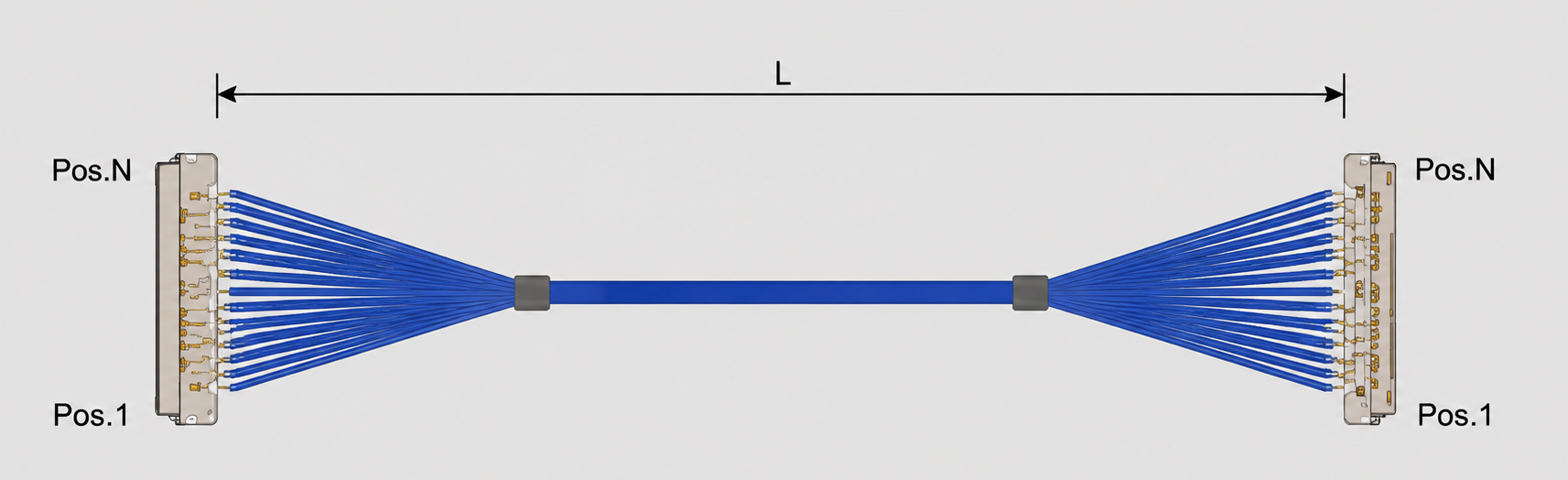

82993-100B-01-D 所对应的是 CABLINE®-CA II 平台50Pin Harness方案，其配套连接器采用 20680-050T-01。CABLINE®-CA II 是I-PEX面向高速、小型化设备推出的0.4mm Pitch极细同轴连接器系列，采用水平连接结构，并结合ZenShield®全屏蔽设计和机械锁扣结构，在有限安装空间内兼顾高速信号传输、EMI控制及连接可靠性。对于使用40AWG极细同轴线的线束而言，导体、绝缘层、屏蔽结构以及端接工艺都需要保持较高的一致性，否则容易对阻抗控制、插损、串扰以及高速信号完整性产生影响。因此，在进行82993-100B-01-D兼容线束开发时，不能只关注连接器是否能够插合，还应同步核对线材规格、芯数、线长、排列方式、端接工艺及实际高速信号性能。

---

极细同轴线束线芯常用铜材种类有哪些？工程选材需要综合考虑

极细同轴线束的线芯通常以铜及铜合金导体为基础，根据柔韧性、导电性能、强度、成本以及加工要求，可以采用不同类型的铜材。常见方案包括裸铜、镀锡铜、镀银铜以及镀镍铜等，其中裸铜具有良好的导电性能和较低的材料成本，适用于对导体表面保护要求相对常规的应用；镀锡铜能够改善铜材的抗氧化和焊接、端接适应性，在部分线束制造中具有较好的综合性价比；镀银铜具有较好的导电性能和高速信号应用潜力，在高频、高速场景中具有一定优势；镀镍铜则具有较好的耐高温及耐环境性能。对于40AWG极细同轴线而言，导体尺寸非常小，实际选材不能简单理解为“导电率越高越好”，还需要结合线材柔韧性、弯折寿命、屏蔽结构、端子压接或焊接工艺以及目标设备的工作环境进行综合判断。尤其在高速极细同轴线束中，线芯材料只是影响性能的因素之一，整体结构设计、特性阻抗控制和制造一致性同样重要。

---

选型和兼容与替代方案参考及建议

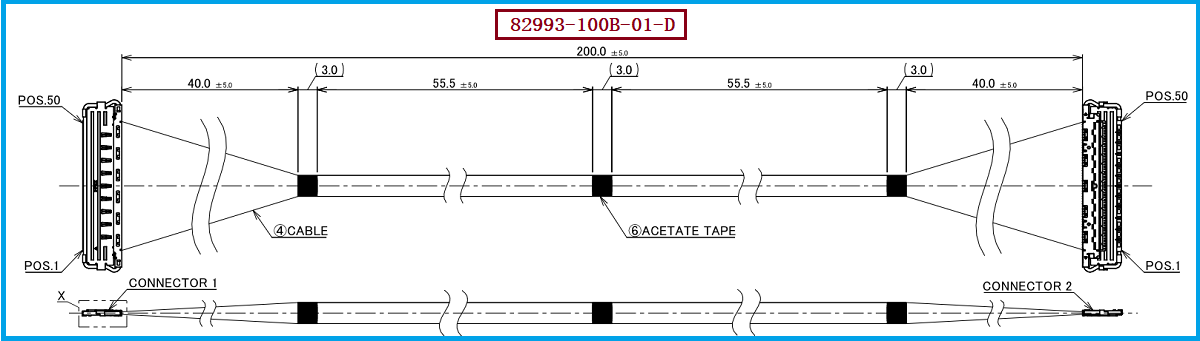

对于需要采购或替换 I-PEX 82993-100B-01-D 的项目，建议工程师和采购人员首先确认原方案的核心条件，包括50Pin、40AWG、200mm、1-1双端连接以及20680-050T-01线材端连接器，然后再核对实际设备内部空间、弯折路径、连接器配合状态和高速信号要求。如果原产品已经进入量产阶段，替代线束最好按照原产品的连接器型号、线材结构、芯数排列、线长及端部尺寸进行一对一匹配，同时通过实际样品进行插拔、拉力、弯折、导通、绝缘以及高速信号完整性等验证，而不是仅依据外观尺寸判断兼容性。对于采购端，则可以重点关注供应商是否具备极细同轴线束自主生产能力、连接器端接能力、稳定的量产工艺以及批次一致性。我们公司可提供 I-PEX 82993-100B-01-D 兼容替代线束方案，可根据客户设备结构、线长、线材规格及连接器配置要求进行极细同轴线束生产制造，为工程验证、样品打样及批量采购提供对应的替代产品支持。

---

从单一料号替代走向稳定的极细同轴线束供应方案
I-PEX 82993-100B-01-D 是一款面向高密度、高速电子设备内部连接应用的50Pin极细同轴线束，其配套线材端连接器为 20680-050T-01，适配 40AWG 极细同轴线材。对于工程师来说，选型重点不仅是确认连接器能够匹配，还应关注40AWG线材结构、信号完整性、机械可靠性及实际装配环境；对于采购人员来说，则应重点考察供应商的连接器配套能力、极细同轴线束制造能力、交期、批量一致性及替代验证能力。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司可围绕该型号提供相应的兼容替代极细同轴线束制造服务，帮助客户在保证接口匹配和产品性能要求的基础上，建立更加灵活、稳定的线束供应渠道。
