30P极细同轴线束，如何实现多路信号同时传输？

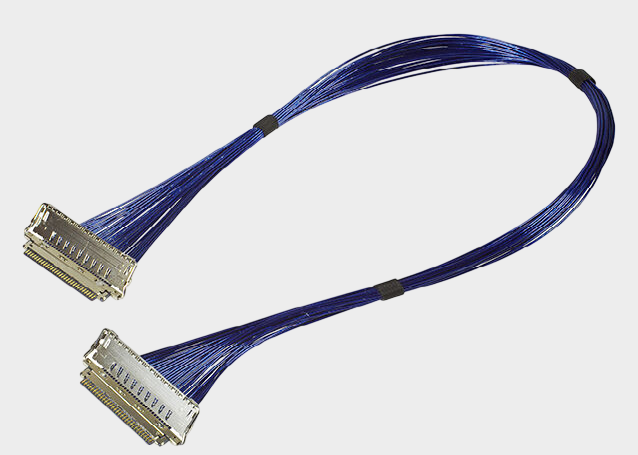

对于工程师而言，“极细同轴线这么细，能不能同时传输多路高速信号？”是进行高速线束选型时非常实际的问题。答案是可以。极细同轴线束并不是一根线只承担一个完整系统的全部信号，而是通过多根独立的极细同轴线组成多通道线束，每根同轴线形成相对独立的信号传输通道，从而实现多路信号并行传输。本次介绍的 I-PEX 82668-100B-01-D 就是典型的30P极细同轴线束，其采用30根AWG #40、50Ω Micro-Coaxial极细同轴线，线束长度为100mm，两端采用1-1连接结构。也就是说，在满足系统设计、接口定义及信号完整性要求的前提下，这类30P线束能够为设备提供多路信号通道，非常适合高密度、小型化的电子设备内部互连。

---

30路信号独立传输，极细同轴为什么适合高速多通道应用？

从结构上看，极细同轴线的优势在于每一路信号都拥有相对独立的传输结构，通过中心导体、绝缘介质和屏蔽层构成信号通道，再将多根极细同轴线按照规定线序进行集中端接。因此，“极细”并不意味着只能传输少量信号，真正决定多路高速信号能否稳定工作的关键，是线材阻抗、结构一致性、串扰控制、屏蔽连续性、连接器端接质量以及整条链路的信号完整性。I-PEX 82668-100B-01-D采用50Ω、40AWG Micro-Coaxial线材，配套CABLINE®-CA II 30P连接结构；其线材端使用的连接器型号为20680-030T-01。对于工程师而言，在设计多路高速信号链路时，应将“多通道数量”和“每个通道的传输质量”同时考虑，而不能只关注Pin数。

---

从工程师和采购人员角度看，30P极细同轴线束应该怎样确认？

对于工程师，选型时首先应确认原设计的30P、40AWG、50Ω、100mm、1-1结构以及对应连接器和线序，特别是需要核对连接器的机械配合、端接尺寸和高速信号性能。对于采购人员，则不能仅仅看到“30P线束”就认为不同供应商产品可以直接替换，因为同样是30P，线规、阻抗、长度、端接方式、连接器型号及制造工艺不同，都可能影响最终使用效果。本产品的极细同轴线束产品料号/型号为 I-PEX 82668-100B-01-D，线材端连接器型号为 20680-030T-01，线材规格为 AWG #40，并采用50Ω Micro-Coaxial Cable。对于需要进行国产替代、第二供应商导入或降低采购成本的项目，更应该以原产品工程规格为基准进行样品装配和电气性能验证。我们公司可提供 I-PEX 82668-100B-01-D 兼容替代线束方案，可围绕极细同轴线材、连接器端接、线束长度、线序及实际应用需求进行兼容替代开发。

---

选型和兼容与替代方案参考及建议

如果系统需要同时传输多路高速信号，建议工程师首先确认系统实际需要的信号通道数量，再根据连接器Pin数、线束长度、线材阻抗和AWG规格进行匹配。对于 I-PEX 82668-100B-01-D，重点应锁定30P、40AWG、50Ω、100mm及1-1结构，并确认使用的20680-030T-01连接器及对应CABLINE®-CA II配套结构。在兼容替代时，不能只做到“连接器能够插上”，还需要关注30路信号的线序一致性、端接可靠性、阻抗连续性、屏蔽结构以及多通道之间的串扰控制。对于采购项目，则建议在批量导入前完成样品验证、小批量测试和整机装配验证，以降低替代风险。

---

极细同轴线可以实现高密度多路信号传输
I-PEX 82668-100B-01-D通过30根40AWG、50Ω极细同轴线构成多通道高速互连方案，说明极细同轴线不仅可以做到“小型化”，同样能够满足多路信号并行传输需求。对于追求高速、高密度和小型化的设备，合理选择极细同轴线束，可以在有限空间内实现更加灵活的信号连接。极细同轴线支持多路信号同时传输，核心在于通过多根独立同轴通道组成高密度线束，并依靠稳定的阻抗、屏蔽和端接工艺保障各通道信号质量。 对于30P的 I-PEX 82668-100B-01-D，其30路、40AWG、50Ω结构正是高密度多通道互连的典型应用。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司可针对该型号提供兼容替代极细同轴线束制造方案，为工程师选型和采购国产替代提供支持。
