随着笔记本电脑、平板电脑、一体机、工业显示设备等产品不断向轻薄化、高分辨率方向发展，显示接口对于高速传输性能的要求也越来越高。近期有客户咨询I-PEX 82286-100B-02-D极细同轴线束在eDP显示项目中的应用情况。作为CABLINE-UM系列中的一款评估线束产品，该型号采用30Pin结构、300mm线长设计，并搭配40AWG Micro Coaxial Cable（极细同轴线），主要应用于高速显示信号测试验证及产品开发阶段。

在当前主流显示连接方案中，基于Micro Coaxial Cable（极细同轴线）的eDP连接技术凭借优异的信号完整性、屏蔽性能以及空间利用率，已成为众多终端设备的理想选择。

---

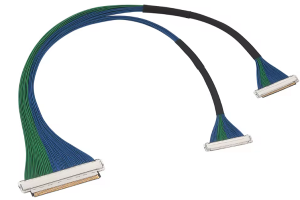

一、I-PEX 82286-100B-02-D线束结构特点及连接器配置介绍

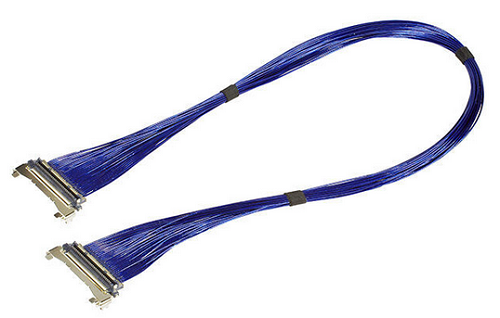

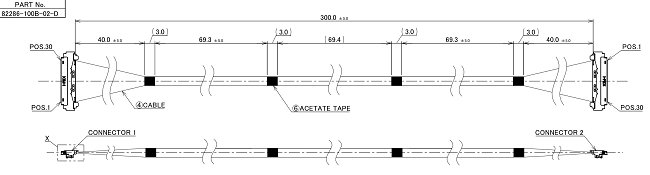

I-PEX 82286-100B-02-D隶属于CABLINE-UM系列极细同轴线束，采用30Pin接口设计，标准线长为300mm，并配置40AWG Micro Coaxial Cable，可满足高速数据链路验证及产品研发测试需求；该线束配套连接器型号为I-PEX 20878-030T-01，属于0.4mm Pitch超细间距微同轴连接器产品。其主要特点包括：

1. 高密度30Pin设计，节省设备内部空间；

2. 全屏蔽结构设计，提高抗电磁干扰能力；

3. 多点接地架构，有效降低EMI影响；

4. 支持高速差分信号稳定传输；

5. 适用于紧凑型电子设备内部连接。

凭借优异的连接性能，20878-030T-01连接器广泛应用于eDP显示接口、USB4高速传输、PCIe设备连接以及工业摄像头等高速信号场景，可满足现代电子产品对于高带宽和高可靠性的连接需求。

---

二、CABLINE-UM极细同轴线束在eDP高速显示应用中的优势

随着显示分辨率和刷新率不断提升，eDP接口的数据传输速率也持续增长，这对线束组件的阻抗控制、串扰抑制以及屏蔽能力提出了更高要求；相比传统FFC/FPC排线方案，82286-100B-02-D采用的40AWG极细同轴线具有明显优势：

1、信号完整性表现更优：极细同轴线具备稳定的阻抗控制能力，可有效减少信号反射和衰减，保证高速差分信号传输质量，满足高带宽显示接口需求。

2、更低串扰与更强抗干扰能力：每根同轴线均采用独立屏蔽结构，可有效隔离相邻信号间的干扰，降低串扰问题，同时增强整体EMI防护性能，提升系统稳定性。

3、轻薄柔软，便于内部布线：40AWG极细同轴线具有外径小、重量轻、柔韧性好的特点，可实现更小弯曲半径设计，特别适用于内部空间有限的设备结构。

4、适配多种显示终端设备：该类线束广泛应用于：超薄笔记本电脑；平板电脑；一体机显示系统；工业显示设备；医疗显示终端；嵌入式显示模组等领域。

在高速显示连接方案中，CABLINE-UM系列极细同轴线束能够兼顾传输性能与结构设计需求，为设备小型化提供可靠支持。

---

三、选型建议及兼容替代方案参考

在实际项目开发过程中，选择合适的线束组件十分重要。针对I-PEX 82286-100B-02-D，建议重点关注以下几个方面：

3.1、确认连接器型号：确保设备端接口与20878-030T-01连接器规格一致，包括Pin数、间距以及机械尺寸等参数。

3.2、核对线束规格：重点确认：Pin位定义；线长要求；线材规格；屏蔽结构；信号类型等确保与系统设计需求匹配。

3.3、兼容及替代方案评估：对于研发测试、供应链备份或项目成本优化需求，可选择兼容规格的极细同轴线束方案。在保证接口尺寸、电气性能和传输要求一致的前提下，兼容替代产品能够为项目提供更多供应选择。

作为专业极细同轴线束组件制造厂家，我们可根据客户提供的样品、图纸或技术参数，定制生产与I-PEX 82286-100B-02-D对应的兼容替代线束，为产品开发和批量生产提供稳定可靠的连接解决方案。

---

随着eDP高速显示接口在消费电子、工业控制及智能终端领域的广泛应用，高性能线束组件的重要性愈发突出；I-PEX 82286-100B-02-D采用40AWG极细同轴线搭配20878-030T-01高密度连接器，在信号完整性、抗干扰能力以及布线灵活性方面表现出色，可满足高速显示传输场景的应用需求。
