40PIN极细同轴线束，满足高密度设备内部连接需求

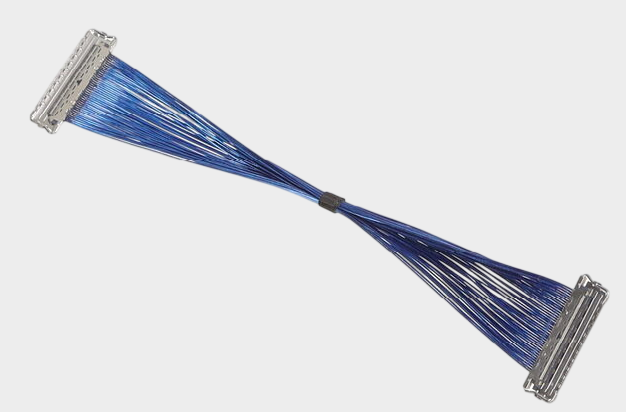

在笔记本电脑、高分辨率显示设备、超薄终端及高速数据设备中，随着设备不断向轻薄化、小型化和高速化发展，传统线束已经越来越难同时满足空间、信号完整性和连接可靠性要求。I-PEX CABLINE®-CA II系列正是针对这类应用推出的0.4mm Pitch极细同轴连接方案。其中，I-PEX 82654-100B-02-D是一款40PIN、40AWG、100mm长度的极细同轴线束，配套线材端连接器型号为20680-040T-01，连接器采用40PIN、0.4MM间距设计。对于工程师而言，这种“40PIN+0.4MM Pitch+极细同轴线”的组合，可以在有限的PCB和设备内部空间中实现较高的信号通道密度；对于采购人员而言，则意味着可以围绕既定的I-PEX连接器接口，寻找尺寸、Pin数、Pitch、线规、长度及端接方式相匹配的国产兼容替代方案。

---

极细同轴线束的工作原理是什么？

极细同轴线束并不是简单地把多根细导线排列在一起，而是利用同轴传输结构对高速电信号进行更加稳定的控制。通常一根极细同轴线由中心导体、绝缘层、屏蔽层以及外部保护层构成，高速电信号主要沿中心导体传输，而外围屏蔽结构能够帮助形成相对稳定的电磁传输环境。当高速差分信号进入20680-040T-01线端连接器后，经由40PIN连接器触点进入极细同轴线，再传输至另一端的设备接口；在整个过程中，合理的阻抗控制、屏蔽结构和接地路径能够减少信号反射、串扰以及外部电磁干扰，从而维持高速信号的完整性。对于I-PEX 82654-100B-02-D这类40PIN极细同轴线束而言，0.4MM Pitch不仅解决了高密度连接问题，极细同轴结构也有利于在有限空间内实现多通道高速信号传输，这正是其区别于普通多芯线束的重要技术价值。

---

从工程设计角度看，不能只看Pin数，还要关注信号完整性

在实际项目中，工程师选择极细同轴线束时，不能仅仅确认“40PIN连接器能不能插上”，还需要综合考虑连接器型号、Pitch、线规、线束长度、Pin定义、阻抗、屏蔽结构以及设备内部走线空间等因素。I-PEX 82654-100B-02-D采用CABLINE®-CA II平台，相关连接器具有0.4mm超细间距和屏蔽设计，适合高密度、高速信号连接场景。尤其是在高速显示、eDP、高速数据传输等应用中，线束本身就是信号链路的一部分，如果只追求低价格而忽略阻抗一致性、屏蔽连续性、端子压接质量及线序匹配，最终可能出现信号衰减、串扰增加甚至系统无法稳定工作的情况。因此，在国产替代开发过程中，应当按照“连接器接口兼容+线材规格匹配+线序一致+电气性能验证+机械尺寸验证”的思路进行，而不是简单进行外观仿制。

---

选型和兼容与替代方案参考及建议

对于正在进行I-PEX线束国产替代选型的工程师和采购人员，建议以I-PEX 82654-100B-02-D作为目标参考型号，重点核对40PIN、0.4MM Pitch、40AWG极细同轴线、100mm线长以及实际端部结构和Pin定义，同时确认线材端连接器20680-040T-01与设备端连接器的实际配合关系。如果项目已经完成PCB设计，更应优先确认连接器外形尺寸、配合高度、插拔方向及锁扣结构，避免因连接器细微尺寸差异造成无法装配。对于批量采购项目，还需要进一步验证导通、耐压、绝缘、阻抗、插拔可靠性、弯折性能以及高速信号完整性。我们公司可提供：I-PEX 82654-100B-02-D兼容替代线束方案，可根据客户实际设备结构和应用要求，对40PIN、0.4MM Pitch极细同轴线束进行国产化替代设计与生产制造，帮助工程团队降低替代开发成本，也为采购端提供更灵活的供应链选择。

---

I-PEX 82654-100B-02-D是一款具有代表性的40PIN高密度极细同轴线束，其40PIN、0.4MM Pitch、40AWG及100mm长度等参数，使其适用于对空间和高速信号传输要求较高的电子设备。理解极细同轴线束的工作原理可以发现，其核心价值不仅在于“线很细”，更在于通过同轴结构、阻抗控制、屏蔽以及高精度连接器共同构建稳定的高速信号传输链路。对于需要进行I-PEX CABLINE®-CA II系列国产替代的工程师和采购人员，应重点关注接口兼容、电气性能、信号完整性和批量一致性。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82654-100B-02-D兼容替代线束方案，为客户提供从样品验证到批量生产的国产替代支持。
