I-PEX 82680-100B-02-D：面向高密度高速设备的极细同轴线束方案

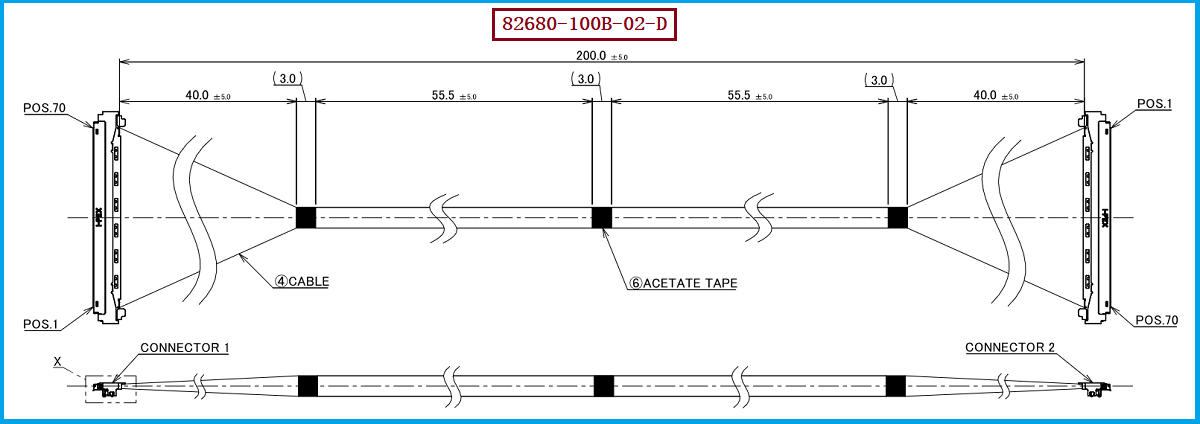

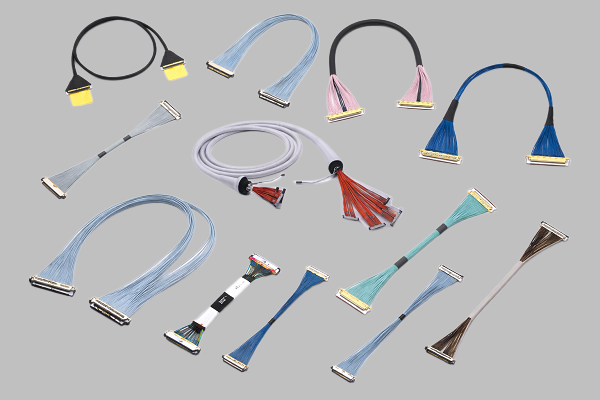

在高速显示、工业视觉、AI设备、高性能计算及超薄电子设备内部连接中，线束既要满足高速信号传输，又要适应有限的安装空间，因此对线材尺寸、弯折性能、连接可靠性以及加工一致性提出了更高要求。I-PEX 82680-100B-02-D 是 CABLINE®-UM 系列70P极细同轴线束方案，官方资料将其列为 70P、L=200mm、1-N 的CABLINE-UM线束产品。与之配套的线材端连接器为 20878-070T-01，采用 70PIN、0.4mm间距的高密度连接结构。CABLINE-UM整体连接器平台采用0.4mm Contact Pitch、90°直角垂直出线结构，配合高度约2.2±0.15mm，并具有ZenShield®全屏蔽及机械锁扣等设计，适合空间紧凑且对高速信号完整性要求较高的设备内部互连。

---

为什么极细同轴线束容易出现“断线”？工程师需要重点关注哪些环节？

对于极细同轴线束断线问题如何改善？，不能简单归因于“线太细”。极细同轴线的导体、绝缘层、屏蔽层及外被结构尺寸都非常小，在剥线、裁线、端子压接、焊接/连接器组装、弯折成型及运输过程中，如果加工参数控制不合理，就可能产生导体损伤、屏蔽层受力异常或局部应力集中，最终表现为断芯、间歇性导通或信号异常。尤其对于70PIN高密度线束，单根线材的加工一致性会直接影响整条线束的可靠性，因此改善断线问题应从材料选择、剥线长度、端部处理、连接器装配、弯折半径、拉力控制以及成品检测等环节进行系统控制。实际生产中，应避免在线材靠近连接器根部形成急弯或反复折弯，同时合理控制线束成型过程中的牵引力和夹持力，并通过导通、短路、外观及必要的机械可靠性检测降低潜在断线风险。对于采购人员而言，评价供应商时不能只看单价，更应重点确认其极细同轴线加工能力、70PIN高密度端接能力、批量一致性及质量检验流程。

---

从连接器与线束匹配角度改善断线和接触可靠性

I-PEX 82680-100B-02-D 所使用的 20878-070T-01 属于CABLINE-UM 70PIN Plug Housing，对应0.4mm间距高密度连接体系。I-PEX资料显示，CABLINE-UM具有机械锁扣及0.65mm以上有效嵌合长度等设计，有助于提高连接后的接触可靠性；同时，ZenShield®全屏蔽及多点接地结构适合高速信号环境。 对工程师来说，改善断线不仅要关注“线材本身是否容易断”，还要关注连接器端部是否存在过度拉扯、压伤、折弯半径过小以及装配应力集中等问题；对采购人员来说，则应要求供应商按照图纸和规格进行线长、PIN位、连接器型号、端接质量及电气性能控制，避免出现“连接器型号一致但线束加工质量不一致”的情况。我们公司可提供：I-PEX 82680-100B-02-D 兼容替代线束方案，可根据客户设备结构、线长、Pin定义、出线方向及应用要求进行极细同轴线束加工与配套生产，为原有线束的国产化替代、备件供应和批量采购提供选择。

---

选型和兼容与替代方案参考及建议

对于需要替代I-PEX 82680-100B-02-D的项目，建议工程师首先确认原设计的连接器接口、Pin数量、Pin Pitch、Pin Assignment、线长以及线材规格，再进一步确认设备端PCB母座与线束端连接器的实际配合关系。本文对应方案的关键识别信息为：82680-100B-02-D、20878-070T-01、70PIN、0.4mm间距、200mm长度、1-N Pin Assignment；其中CABLINE-UM平台本身面向高速数据传输，可支持最高40Gbps/lane PAM3，并覆盖USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI、eDP、MIPI等高速应用场景。 在替代选型时，不建议仅按照“70PIN+0.4mm”判断兼容性，还需要同步核对连接器结构、端接方式、Pin定义、线材阻抗、屏蔽结构及整机安装空间。若项目原线束出现断线、接触不良或供应周期、采购成本等问题，可以在保持接口匹配的基础上重新优化线材、加工工艺及线束成型方式，并通过样品验证后再进入批量导入，从而降低替代风险。

---

从“能连接”进一步提升到“稳定连接”
I-PEX 82680-100B-02-D 是一款面向高密度、高速内部互连应用的70PIN极细同轴线束方案，其配套线材端连接器 20878-070T-01 采用70PIN、0.4mm间距结构，对极细线材加工精度、端接一致性及成品可靠性提出了较高要求。对于工程师而言，解决极细同轴线束断线问题，需要从结构设计、弯折应力、端部保护和加工工艺等方面综合改善；对于采购人员而言，则应重点考察供应商的产品兼容能力、批量制造能力和质量稳定性。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造及兼容替代方案，可围绕 I-PEX 82680-100B-02-D 提供相应的兼容替代线束产品，为高速显示、工业视觉、AI设备、笔记本电脑及其他高密度电子设备提供可靠的极细同轴连接解决方案。
