极细同轴线束选型，不能只看Pin数

对于高速电子设备内部连接而言，极细同轴线束的选型并不是简单确认Pin数和长度，而需要综合考虑连接器型号、线缆规格、阻抗、线位定义、信号速率、安装空间以及可靠性等参数。尤其是在高分辨率显示、工业视觉、AI计算及高速数据设备中，线束本身会直接参与高速信号链路，导体尺寸、同轴结构、屏蔽性能以及端接质量都会影响信号完整性。因此，工程师在选型时应先确认设备端连接器及Pin数，再根据高速信号要求匹配合适的极细同轴线规格，同时结合实际走线空间确定线束长度和出线方式；采购人员则应重点核对产品料号、连接器型号、线位定义和关键电气参数，避免因型号相近而产生错料或替代不兼容问题。

---

I-PEX 82911-100B-02-D产品及连接器匹配

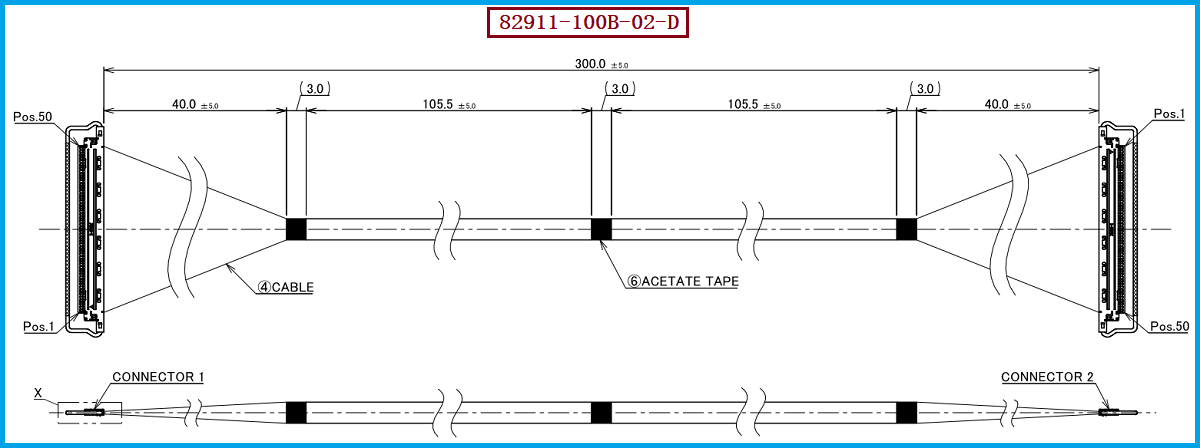

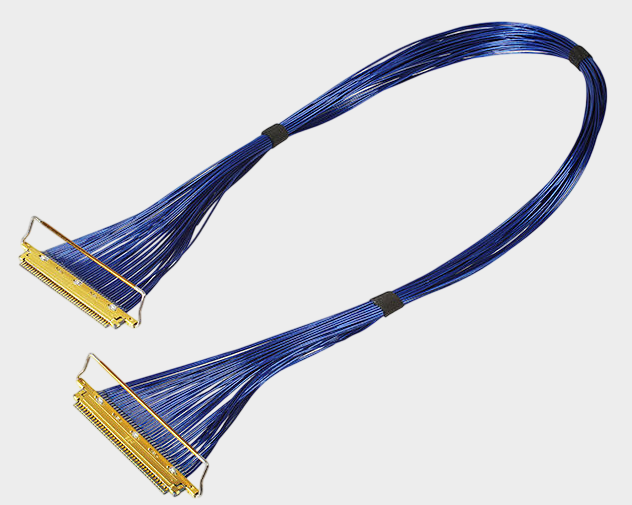

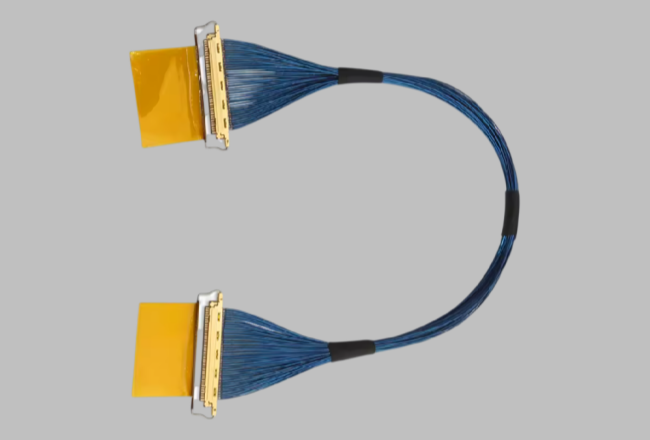

本次介绍的产品为 I-PEX 82911-100B-02-D，属于 CABLINE®-VS系列50Pin极细同轴线束，其线材端使用 20454-250T系列连接器结构，适用于0.5mm Pitch的高速连接方案。结合I-PEX CABLINE®-VS产品资料，该系列采用水平对插结构和机械锁扣设计，连接器安装高度约1.0±0.1mm，深度约5.8mm，可支持多种Micro-Coaxial Cable方案，并面向高速显示、工业视觉、AI视觉及高速数据传输等应用。对于工程师而言，确认20454-250T连接器与设备端配套结构是否一致，是判断线束能否直接导入的重要步骤；而采购人员在询价或替代采购时，还应将“82911-100B-02-D”与“20454-250T”作为关键检索条件，而不能仅依据“50Pin极细同轴线束”进行采购。

---

线位定义1-N是替代选型的重要核对项

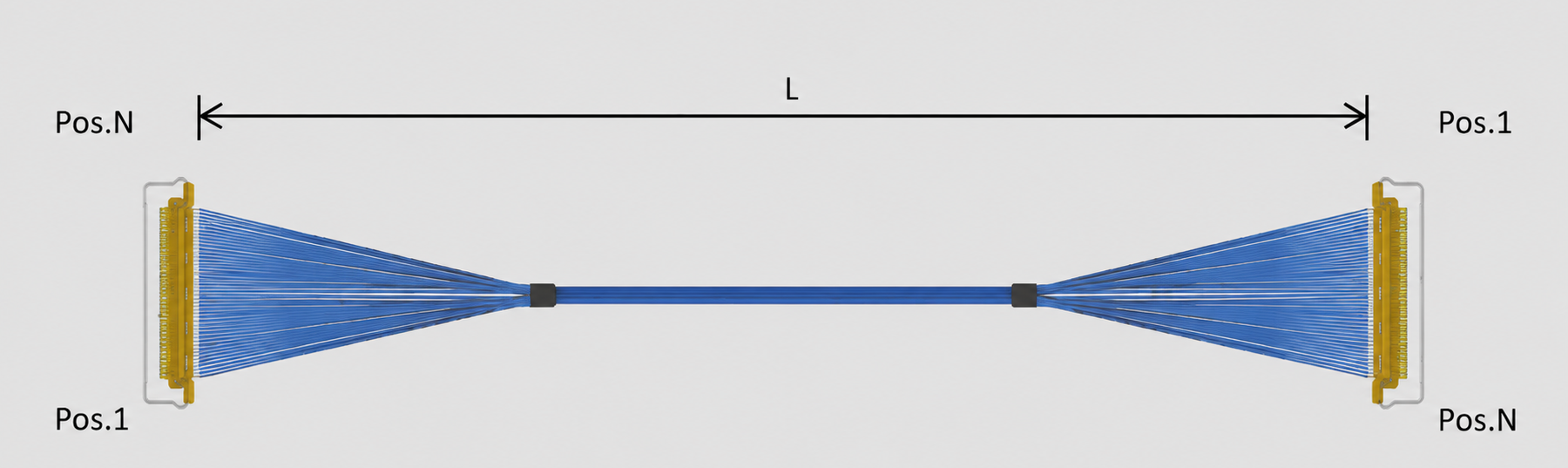

除了连接器和线缆规格之外，线位定义1-N同样是工程师进行替代设计时需要重点确认的参数。1-N通常意味着线束两端按照对应的编号关系进行信号排列，实际导通关系必须与原设备PCB及另一端模块的定义保持一致。对于高速信号线束来说，即使连接器外形、Pin数量和线径完全一致，如果线序定义不同，也可能导致信号无法正常传输，甚至造成设备调试异常。因此，在评估I-PEX 82911-100B-02-D的兼容替代方案时，应同步确认50Pin连接器结构、20454-250T端连接器、线位定义1-N以及原线束的具体走线和端接方式；采购端则建议将这些信息纳入供应商技术规格确认文件，以降低批量采购后的兼容风险。

---

选型和兼容与替代方案参考及建议

从工程应用角度来看，极细同轴线束选型建议遵循“连接器匹配—Pin数确认—线缆规格确认—线位定义核对—长度及结构确认—高速性能验证”的思路。I-PEX CABLINE®-VS系列采用0.5mm间距、水平对插及机械锁扣结构，并具备高速信号传输应用基础，因此在进行国产兼容替代时，不能只追求外观尺寸一致，更应关注连接器匹配精度、极细同轴线阻抗及屏蔽结构、端子压接/焊接质量、线位定义和整体信号完整性。对于需要降低采购成本、缩短交期或建立第二供应商的项目，可先通过样品进行导通、绝缘、耐压、阻抗、插损、串扰及实际高速信号测试，再根据测试结果推进小批量和量产。我们公司可提供：I-PEX 82911-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线位定义及实际线束结构要求进行极细同轴线束配套开发，为工程验证、国产替代及批量采购提供相应的线束解决方案。

---

从关键参数入手，提高极细同轴线束选型准确性
极细同轴线束选型需要同时关注产品料号、连接器型号、Pin数、线缆规格、线位定义、长度、阻抗以及高速信号性能等关键因素。以I-PEX 82911-100B-02-D为例，工程师需要重点确认其50Pin结构、20454-250T连接器匹配关系及1-N线位定义，采购人员则应围绕这些核心参数建立清晰的规格核对标准。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。只有从连接器到线材、从线位到信号性能进行完整匹配，才能在保证设备兼容性的同时实现稳定可靠的高速信号传输，也为后续极细同轴线束的国产兼容替代和供应链优化提供基础。
