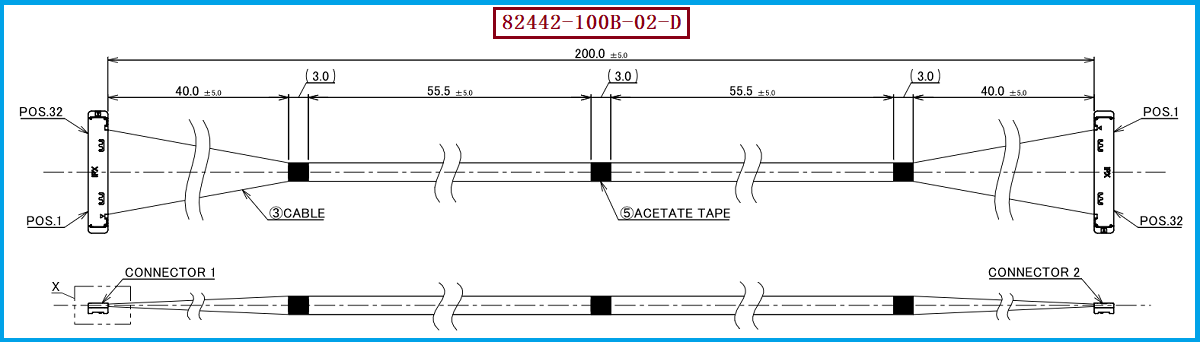

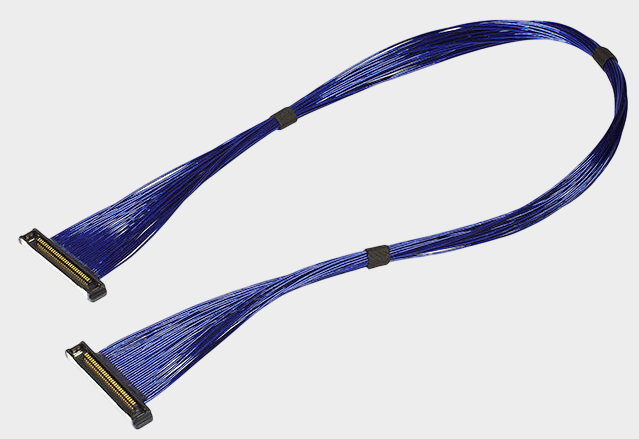

I-PEX 82442-100B-02-D：32P、200mm极细同轴线束

在笔记本电脑、平板电脑、高速显示模组、摄像头以及其他高密度电子设备中，内部空间越来越紧凑，同时高速信号传输需求不断提高，极细同轴线束因此成为连接高速信号与实现小型化布线的重要方案。本文介绍的 I-PEX 82442-100B-02-D 属于CABLINE®-SS 32Pin极细同轴线束，官方产品页面列明其为200mm、1-N、40AWG Micro-Coaxial Cable规格，并配套32Pin结构；该线束使用的线材端连接器型号为20373-R32T-06。CABLINE®-SS连接器采用0.4mm端子间距、垂直直角插拔及水平出线结构，结合后的高度约为1.65±0.2mm，适合对内部空间要求较高的电子设备。

---

极细同轴线结构：为什么能够兼顾高速、纤细与信号完整性？

极细同轴线并不是简单地将普通电线做得更细，而是通过中心导体、绝缘层、屏蔽层以及外护套等结构形成具有一定电气特性的高速传输通道。中心导体负责信号传输，绝缘层用于保持导体之间的电气隔离，而屏蔽结构则用于降低外部电磁干扰及信号之间的串扰，最终通过连接器端接形成完整的高速信号链路。以CABLINE®-SS为例，I-PEX官方资料显示该系列支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中82442-100B-02-D采用AWG#40 Micro-Coaxial Cable。同时，CABLINE®-SS官方高速测试采用40P、AWG#40、45Ω、100mm极细同轴线进行16Gbps/Lane应用验证，因此在替代制造时，不能只关注线材“能否接上”，还需要关注阻抗、端接质量以及整个线束的高速信号完整性。

---

极细同轴线束的特点及应用领域：小型化与高速传输并重

极细同轴线束的核心特点在于线径细、空间占用小、适合高密度布线，同时能够满足高速信号传输需求。CABLINE®-SS连接器采用0.4mm Pitch，支持10P、14P、20P、30P、32P、35P、40P和50P等规格，并采用窄型设计，官方资料特别展示了公座结合线束后能够通过小型转轴结构，因此适用于笔记本电脑屏幕转轴、平板电脑及其他空间受限设备。该系列同时支持最高AWG#34线缆配置，并通过W-Point双触点设计提升连接可靠性。对于工程师而言，这意味着在进行高速显示、摄像头模组或设备内部高速信号布线时，可以在有限空间内兼顾连接密度与信号传输需求；对于采购人员而言，则需要重点关注供应商是否具备极细线材剥线、同轴端接、连接器组装及批量一致性控制能力。

---

选型和兼容与替代方案参考及建议

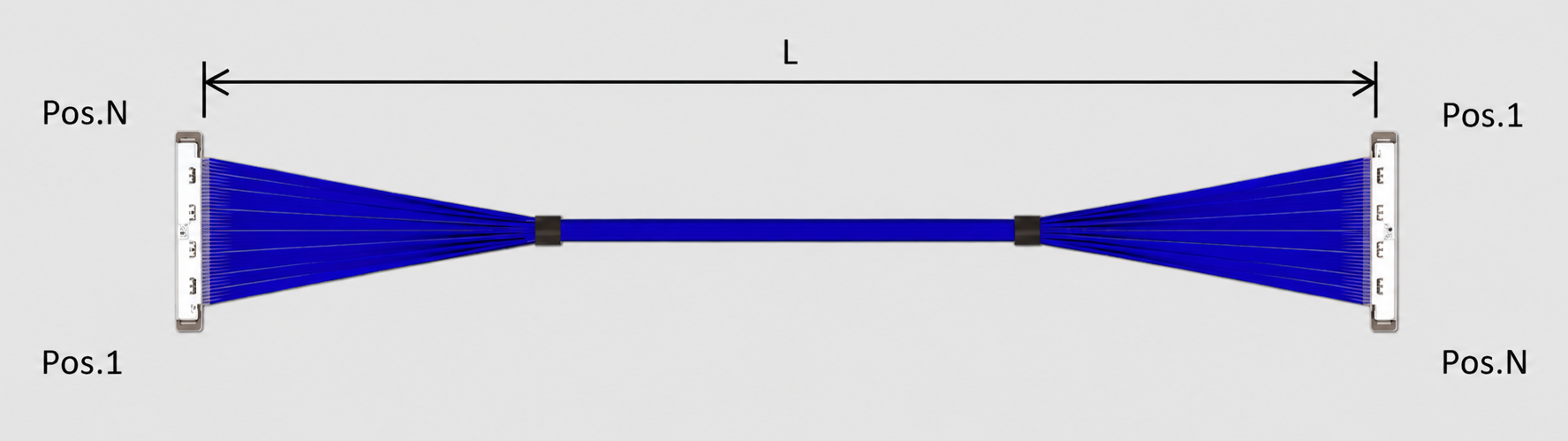

对于I-PEX 82442-100B-02-D的兼容替代，建议工程端首先确认32Pin数量、20373-R32T-06线材端连接器、200MM长度、1-N线序以及AWG#40 Micro-Coaxial Cable等核心参数，再根据实际设备的高速信号速率进一步确认阻抗和信号完整性要求。I-PEX官方资料显示，CABLINE®-SS的32P对应Plug Housing为20373-R32T-06，对应的Plug Cable Assembly为20380-R32T-06，32P母座则为20374-R32E-31；同时官方样品评估型号中明确列出82442-100B-02-D＝32Pin、40AWG、200mm、1-N。 因此，替代开发不能简单按照“相同Pin数+相同长度”进行复制，而应对连接器匹配、线序、线径、阻抗、端接尺寸及实际装配空间进行整体确认。我们公司可提供：82442-100B-02-D兼容替代线束方案，可根据客户原有图纸、样品及应用要求进行极细同轴线束的兼容制造与定制开发。

---

从线材结构到连接器端接，实现可靠的极细同轴线束替代
极细同轴线束的价值不仅体现在“更细”，更体现在结构、电气性能、机械尺寸和端接工艺之间的综合匹配。I-PEX 82442-100B-02-D作为CABLINE®-SS 32P、200MM、1-N极细同轴线束，采用AWG#40 Micro-Coaxial Cable，并使用20373-R32T-06作为线材端连接器，适合应用于空间紧凑且对高速信号传输有要求的电子设备。 对工程师而言，选型时应重点关注线材结构、AWG、阻抗、线序、连接器及空间尺寸；对采购人员而言，则应进一步关注供应商的工艺能力、样品验证能力和批量交付一致性。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕原产品规格提供82442-100B-02-D兼容替代线束方案，为客户的极细同轴线束国产替代、定制开发及批量应用提供支持。

关于我们

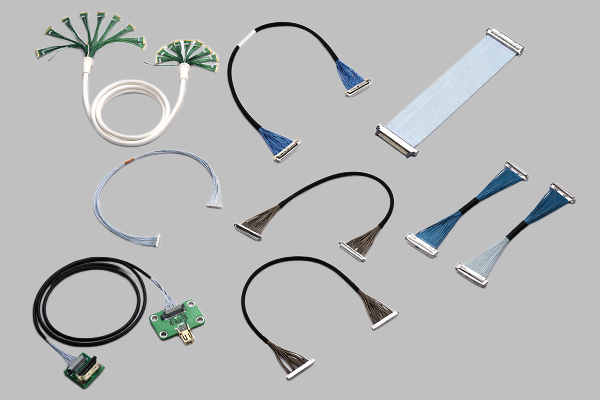

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
