在高速接口持续向更高带宽升级的趋势下，极细同轴线束（Micro Coaxial Cable）已成为笔记本电脑、显示模组及高速互连系统中的核心连接方案。以I-PEX 82909-100B-02-D为代表的CABLINE-VS线束，不仅体现了成熟的设计体系，也为国产厂商提供了清晰的对标与替代方向。本文将从结构特性、连接器方案、应用价值以及国产替代路径等方面进行系统梳理。

---

一、I-PEX 82909-100B-02-D结构特性解析

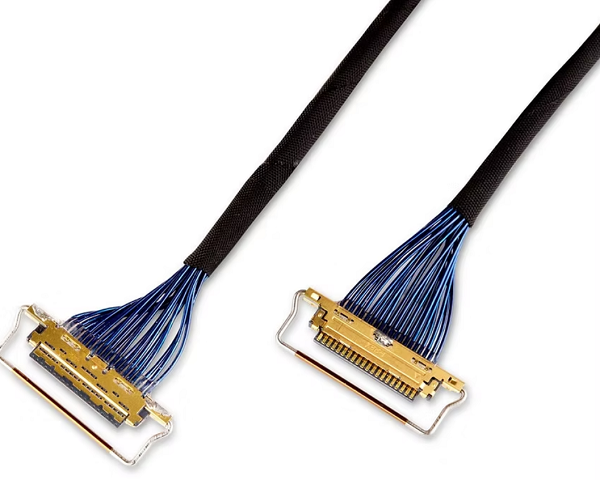

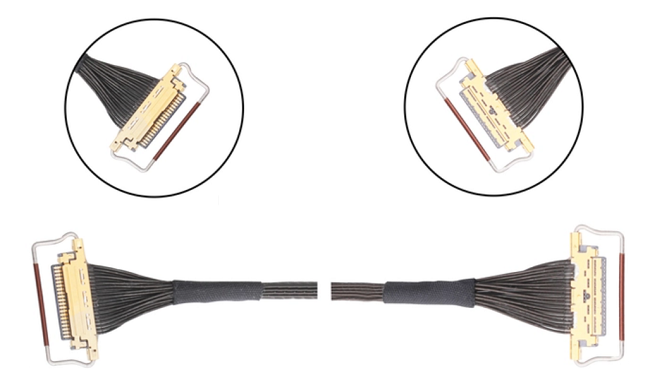

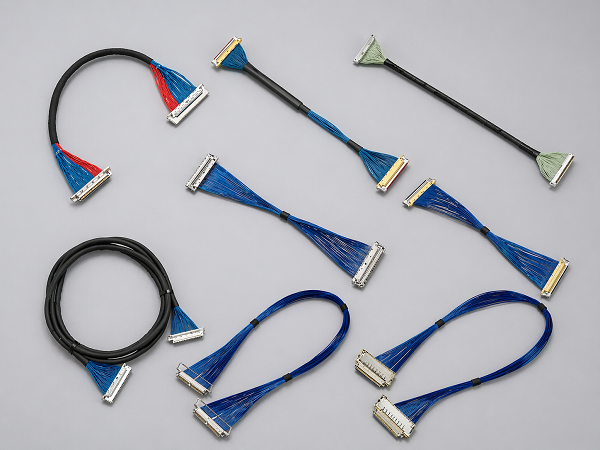

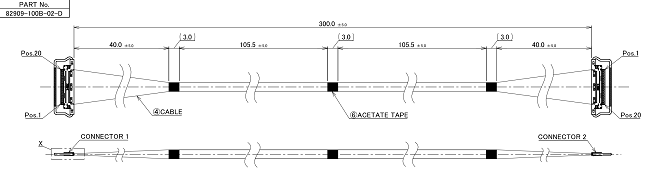

作为典型的CABLINE-VS评估线束，82909-100B-02-D在结构设计上具有高度代表性，其关键参数包括：

(1). 20Pin配置 + 40AWG极细同轴线 + 标准长度300mm；

(2). 采用1-N单端连接方式，主要用于主板与显示模组之间的数据传输；

(3). 单通道传输速率最高可达32Gbps，适用于eDP、USB4等高速接口应用；

从结构层面来看，该类线束通过多芯微同轴布局，实现了低串扰、低插损以及优异的柔性布线能力，能够满足轻薄化设备对内部空间和信号完整性的双重要求，是当前主流高速连接方案之一。

---

二、核心连接器：I-PEX 20454-220T解析

82909-100B-02-D所配套的连接器为20454-220T（20Pin Plug Housing），属于CABLINE-VS系列标准接口，其设计特点如下：

(1). 0.5mm间距设计，在高密度布局与生产可行性之间取得平衡；

(2). 配备机械锁结构（Mechanical Lock），有效避免虚接与松脱问题；

(3). 支持AWG36~44多规格微同轴线，具备良好的兼容性；

该连接器通常与对应的母座（如20455系列）搭配使用，构成稳定可靠的板对线连接系统。在整机设计中，机械锁结构对抗震动、抗跌落性能具有显著提升作用。

---

三、应用场景与设计价值

从应用角度来看，82909-100B-02-D类极细同轴线束主要应用于以下领域：

(1). 笔记本电脑LCD/eDP屏线连接；

(2). 工业级显示终端；

(3). 高速模块内部信号互连；

其核心设计价值体现在：

(4). 相较传统FPC方案，显著提升弯折寿命与信号完整性；

(5). 满足32Gbps级别高速传输需求；

(6). 提供更高自由度的空间布线能力；

随着高速接口标准不断演进，微同轴线束正逐步成为高端电子设备中的主流连接形式。

---

四、选型兼容与国产替代建议

从国产替代角度出发，82909-100B-02-D提供了较为标准化的参考模型，可从以下几个维度进行对标与优化：

4.1 结构参数匹配：

(1). Pin数：20Pin；

(2). 线规：40AWG；

(3). 长度：300mm（支持定制）；

(4). 接口类型：兼容CABLINE-VS标准；

4.2 性能指标对标：

(1). 传输速率≥32Gbps；

(2). 插入损耗与回波损耗满足高速信号规范；

(3). EMI抑制能力接近原厂水平；

4.3 差异化优化方向：

(1). 缩短交付周期；

(2). 实现成本优化；

(3). 提供定制化长度及屏蔽结构方案；

结合实际项目经验，目前我们公司已具备82909-100B-02-D的国产替代开发与量产能力，可提供兼容CABLINE-VS接口的极细同轴线束解决方案，支持批量交付及定制需求。

---

I-PEX 82909-100B-02-D不仅是一个具体产品型号，更代表了CABLINE-VS体系下的标准化设计思路。通过“结构规范化、连接器平台化以及高速性能统一化”，构建了极细同轴线束的行业参考模型。对于国产厂商而言，这既是技术门槛，也是市场机遇——在实现兼容的基础上优化性能与成本，将成为进入高端应用市场的关键突破口。

我是【雷速极细同轴线束网】，拥有完善的极细同轴线束生产体系与技术团队，可满足各类定制与替代需求，欢迎联系：张经理 18913228573（微信同号）。
