随着 AI PC、高刷新率显示器、超薄笔记本以及 VR 显示设备不断升级，设备内部对高速信号传输的要求也越来越高。传统排线在高速传输环境下，容易受到串扰、EMI 干扰以及空间结构限制，而极细同轴线束（Micro Coaxial Cable）由于具备更稳定的阻抗控制能力、更低的传输损耗以及更好的抗干扰性能，已经逐渐成为高速显示连接的重要方案。

其中，I-PEX 82069-100B-02-D 作为 CABLINE-SS 系列中的 20Pin 极细同轴线束组件，广泛应用于笔记本屏线、高速显示模组、工业显示设备以及 VR/AR 显示终端等领域，在当前高速显示连接方案中具有较高应用价值。

---

一、I-PEX 82069-100B-02-D 极细同轴线束的结构特点

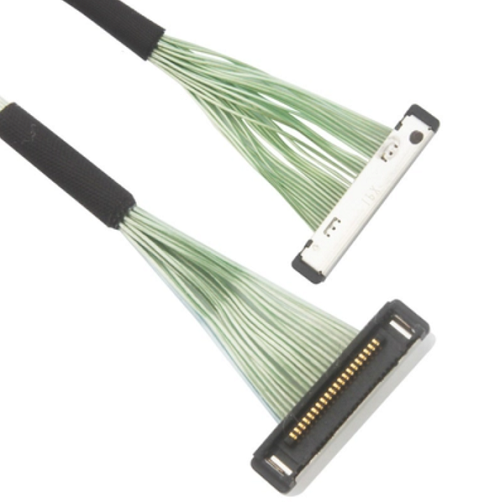

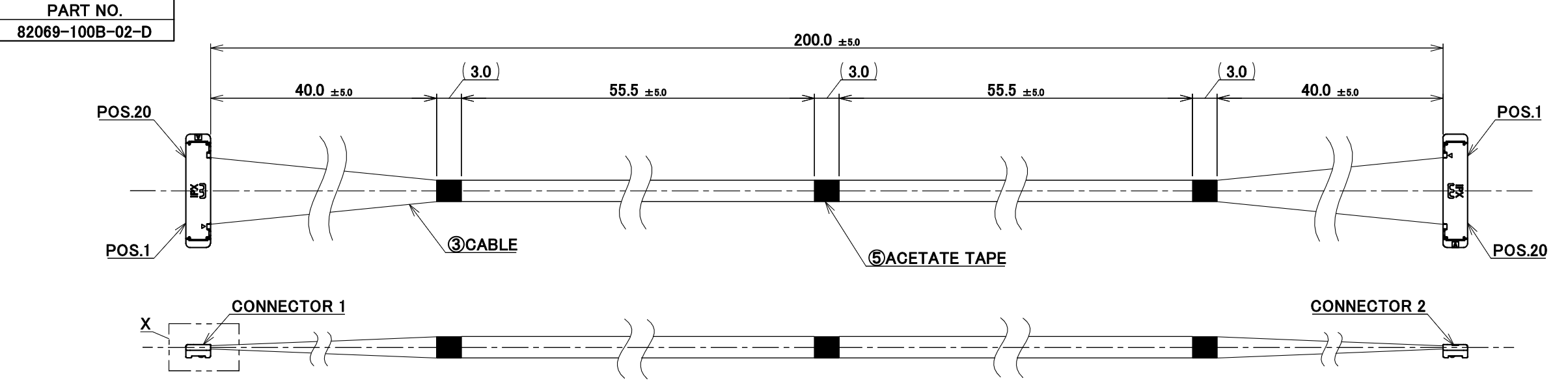

I-PEX 82069-100B-02-D 本质上属于高速差分传输用的 Micro Coaxial Cable 组件，采用 0.4mm Pitch 设计，线长约 200mm，是目前高速显示设备内部较常见的一类连接方案。

与传统 LVDS 排线相比，极细同轴线束最大的特点在于采用独立屏蔽结构设计，每组高速信号均拥有独立屏蔽层，可有效降低高速数据传输过程中的串扰与 EMI 干扰问题。在高频环境下，其阻抗控制能力更加稳定，因此更加适用于 eDP、V-by-One、USB3.2 等高速接口场景。

此外，Micro Coaxial Cable 还具备较好的柔性弯折性能，可适配笔记本转轴、小空间布线以及超薄边框结构需求。目前在高端轻薄本、Mini LED 显示以及高速显示设备中，极细同轴线束正逐渐替代部分传统显示排线方案。

---

二、I-PEX 20373-R20T-06 连接器方案详细解析

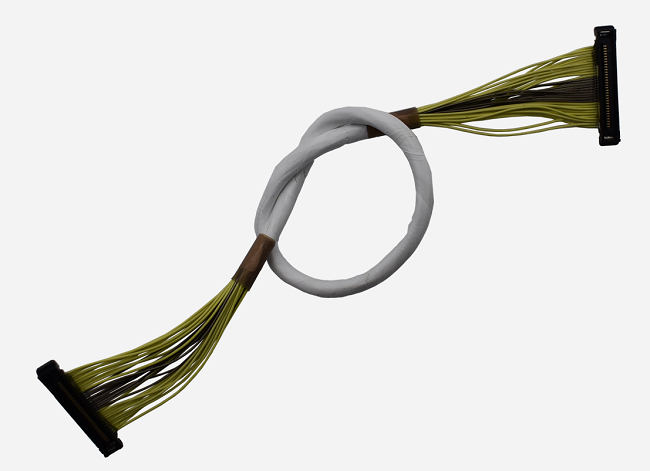

I-PEX 82069-100B-02-D 所搭配的连接器型号为 20373-R20T-06，该型号属于 I-PEX CABLINE-SS 系列高速微同轴连接器系统，采用 20Pin、0.4mm Pitch 超细间距设计，主要面向轻薄型电子设备内部高速连接应用。

2.1、超薄结构与高速传输能力：20373-R20T-06 的特点之一在于其小型化结构设计，整体插接深度约为 3mm，可有效节省设备内部空间，非常适用于超薄笔记本、平板设备以及紧凑型显示模组。

与此同时，CABLINE-SS 系列支持最高 16Gbps/lane 的高速数据传输能力，能够满足当前 2K、4K、高刷新率显示面板以及高速视频传输的需求。

2.2、W-point 接触设计提升连接稳定性：在结构设计方面，20373-R20T-06 采用 I-PEX 特有的 W-point 多点接触结构。相比传统单点接触方式，该设计能够进一步增强连接稳定性，并提升抗震动与抗异物能力。

对于笔记本屏线等长期处于开合、震动环境中的应用场景而言，这种结构能够有效降低接触不良风险。此外，该系列支持 AWG34~42 规格线材，可满足不同规格极细同轴线束的搭配需求。

---

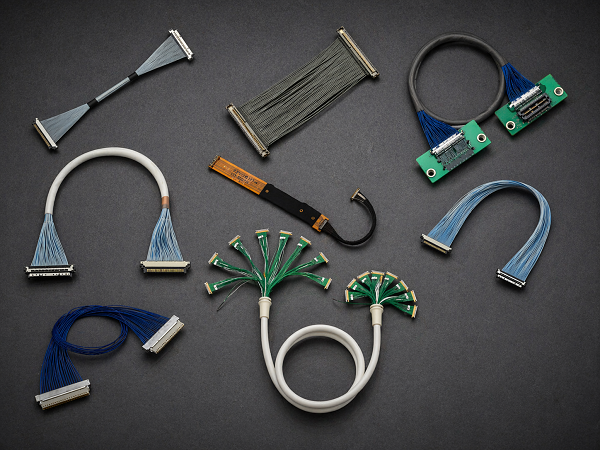

三、极细同轴线束在高速显示中的实际应用

在实际项目中，82069-100B-02-D 极细同轴线束主要应用于 eDP 屏线、高速显示模组以及设备内部高速数据连接等领域；随着 2K、4K 以及高刷新率显示屏快速普及，传统线束在高速信号传输过程中容易出现信号衰减、EMI 增强以及串扰等问题。而 Micro Coaxial Cable 由于具备独立屏蔽结构，因此在高速差分传输环境下能够提供更好的信号完整性表现。

目前在高端笔记本、折叠屏设备以及 VR 显示终端中，极细同轴线束已经成为重要的内部连接方案，其柔性弯折、小型化以及高速传输优势尤为明显；此外，我们还可根据客户项目需求，提供对应规格的替代型极细同轴线束组件，包括：连接器适配方案、Pin 定义定制、线长调整、高速阻抗控制、屏蔽结构优化、高速信号测试方案；从而满足不同高速显示设备的应用需求。

---

四、选型、兼容与替代方案建议

对于高速显示线束项目而言，选型时建议重点关注以下几个方面：Pin 数规格、Pitch 间距、传输速率需求、线材 AWG 规格、设备内部空间结构、EMI 与阻抗控制要求；82069-100B-02-D 当前采用 20Pin 方案，更适用于中高速显示连接需求；若项目需要更高带宽，则可进一步考虑 30Pin、40Pin 或 50Pin 等版本方案。

在连接器兼容方面，20373-R20T-06 属于标准 CABLINE-SS 系统。虽然部分 JAE、HRS、KEL 等微同轴连接器在外观尺寸上存在相近设计，但由于锁扣结构、Pin 定义以及插接高度等方面存在差异，因此并不建议直接混插替代。对于有国产化需求的客户，建议优先选择具备以下能力的线束加工厂商：

(1). 高速线束加工经验，

(2). 阻抗控制能力，

(3). 微细焊接工艺，

(4). 高速信号测试能力，

(5). 稳定批量生产能力；

尤其在 AI PC、高速显示、医疗显示以及工控显示等领域，线束工艺稳定性会直接影响整机信号性能与长期可靠性。

---

随着 AI PC、VR 显示、车载显示以及医疗显示设备持续升级，高速化、小型化已经成为内部连接的重要发展方向。I-PEX 82069-100B-02-D 极细同轴线束凭借稳定的高速传输能力、优秀的抗干扰性能以及灵活的小型化结构，已经成为当前高速显示设备中的重要连接方案之一。
