极细同轴线束结构全解析：从线材到连接器，每一层都影响性能

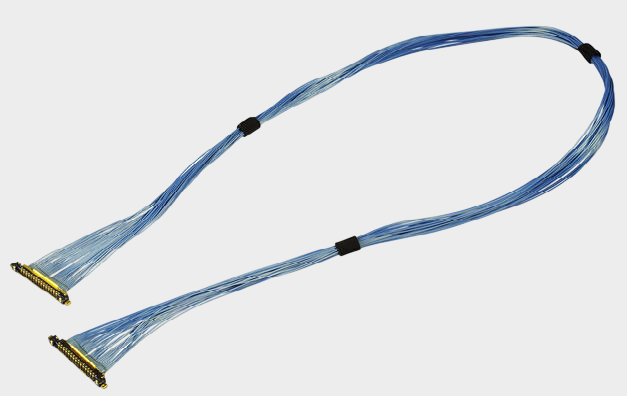

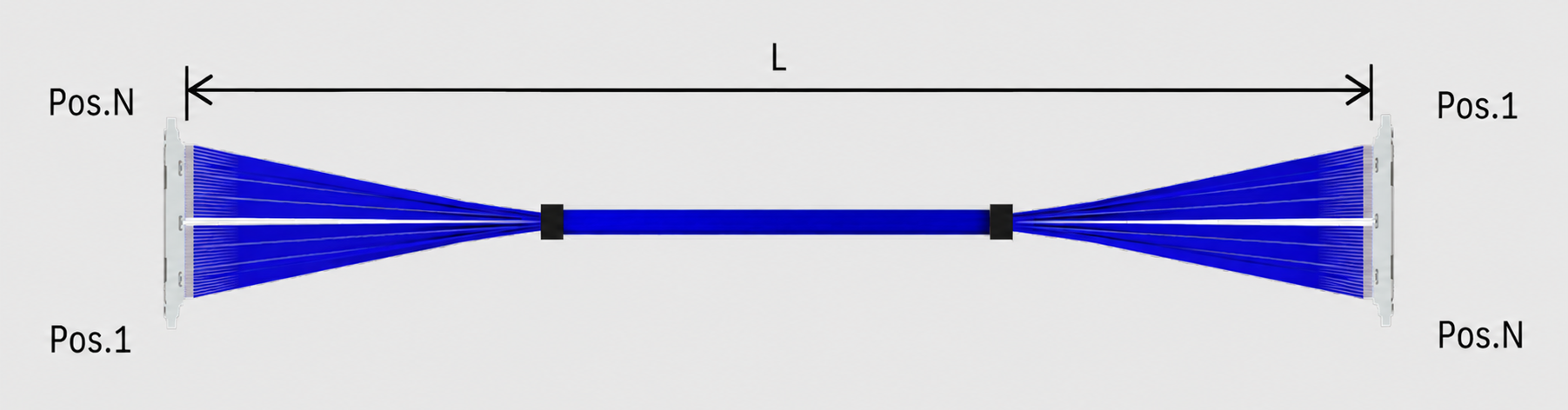

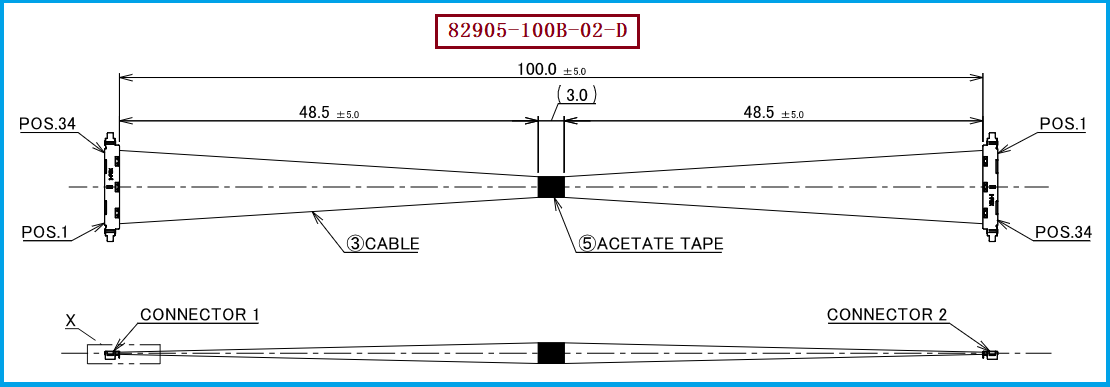

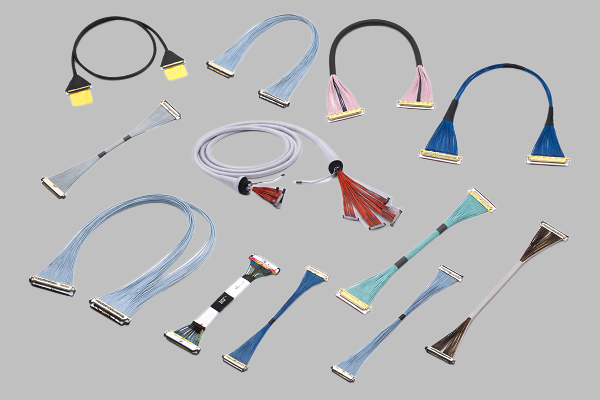

极细同轴线束并不是简单地将多根细线组合在一起，而是由极细同轴电缆、连接器、屏蔽结构、线序、固定材料及精密端接工艺共同组成的高速信号传输组件。以 I-PEX 82905-100B-02-D 为例，该产品属于CABLINE®-UX II 34Pin Harness，原厂图纸显示采用34根Micro-Coaxial Cable，标准线材为AWG#46、50Ω、蓝色，线束长度为100.0±5.0mm，两端采用CABLINE®-UX II Plug，并采用1-N反向线序。从结构上看，极细同轴线本身负责信号传输与屏蔽，连接器负责高密度机械及电气连接，而线序、胶水固定和胶带整理则决定成品能否按照设备结构准确装配。因此，工程师在评估一款极细同轴线束时，应从“线材+连接器+线序+长度+屏蔽+端接工艺”整体判断，而不能只看Pin数。

---

34Pin+0.25mm Pitch：小型化结构下如何实现高密度连接？

I-PEX 82905-100B-02-D采用CABLINE®-UX II平台，连接器Contact Pitch为0.25mm，34Pin规格的线材端连接器型号为20532-034T-02-1；同时对应的Plug Cable Assembly为20531-034T-02-1，Metal Cover为2799-0341，配对端Receptacle为20533-234E。CABLINE®-UX II采用Vertical/Right Angle结构，Mated Height为1.04 +0.06/-0.1mm，Depth为2.4mm，官方资料还显示其34Pin、40Pin等规格适用于空间有限的小型电子产品，并特别强调Plug尺寸较小、适合通过转轴结构。对于工程师而言，这种0.25mm Pitch的高密度设计，可以在有限PCB及机构空间中集成更多信号通道；对于采购人员而言，进行替代询价时则必须锁定34Pin、0.25mm Pitch、20532-034T-02-1及对应结构尺寸，否则即使同样是34Pin极细同轴线，也不一定能够直接装配。

---

从信号到屏蔽：极细同轴线束为什么能够满足高速连接需求？

极细同轴线束的核心优势之一，是每根同轴线都具有相对独立的信号与屏蔽结构，可以在有限空间内兼顾高速传输和抗干扰设计。CABLINE®-UX II官方资料显示，其参考传输速度达到5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用；同时其连接器结构具有从Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB的接地路径，有利于保持屏蔽连续性。对于82905-100B-02-D而言，原始图纸还要求使用UV Glue进行Bonding，并采用黑色Acetate Tape进行线束整理，这些看似属于机械加工细节的部分，实际上都会影响线束成型、固定及最终装配可靠性。需要特别说明的是，CABLINE®-UX II官方标准Micro-Coax规格包括AWG44和AWG46，而本次项目指定的线材端连接器20532-034T-02-1可用于您要求的AWG#40线材方案时，应进一步根据实际线材外径、阻抗、端接工艺和设备空间进行工程验证，不能仅凭AWG数字判断完全兼容。

---

选型和兼容与替代方案参考及建议

对于需要替换 I-PEX 82905-100B-02-D 的项目，工程师和采购人员建议以原始线束图纸为基础进行整体匹配：首先确认CABLINE®-UX II 34Pin、0.25mm Pitch平台及线材端连接器20532-034T-02-1，再核对线材AWG、阻抗、外径、长度和线序，其中原厂82905-100B-02-D为100mm、AWG#46、50Ω、1-N反向线序；如果项目需要按照您指定的AWG#40进行重新开发，则应在打样阶段重点验证连接器端接、线材外径、阻抗及整机装配空间。对于需要国产化、兼容替代或定制加工的客户，我们公司可提供：I-PEX 82905-100B-02-D兼容替代线束方案，可围绕34Pin连接器、20532-034T-02-1、AWG规格、线束长度、线序及端接结构进行匹配开发，适用于工程样品验证、替代导入及批量采购需求。

---

极细同轴线束的可靠性来自整套结构的精准匹配
从产品结构来看，I-PEX 82905-100B-02-D的价值并不只是“34Pin+100mm”，而是通过CABLINE®-UX II 0.25mm Pitch连接器、Micro-Coaxial Cable、精密线序、屏蔽接地、UV Glue固定及线束整理工艺，共同形成适用于小型化设备内部连接的完整组件。对于工程师来说，替代设计的重点是保证机械尺寸、电气性能和信号完整性；我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于采购人员来说，则应避免只按照“34Pin极细同轴线”进行价格比较，而应将产品料号、20532-034T-02-1连接器、AWG规格、阻抗、长度、线序及加工结构作为整体采购条件。通过对这些关键结构逐项确认，才能真正实现稳定、可靠的兼容替代。
