20PIN小型化设计，满足高速摄像与紧凑型设备连接需求
随着智能摄像头、机器视觉、AI视觉设备、AR/VR设备以及工业成像系统不断向高速化、小型化发展，MIPI CSI-2已经成为图像传感器与应用处理器之间常见的高速接口之一。MIPI官方资料显示，CSI-2面向图像传感器到应用处理器的高速图像传输，并可配合D-PHY、C-PHY等物理层应用，因此实际硬件设计不仅需要关注协议本身，还需要重视连接器、线材、阻抗、信号完整性及EMI等因素。

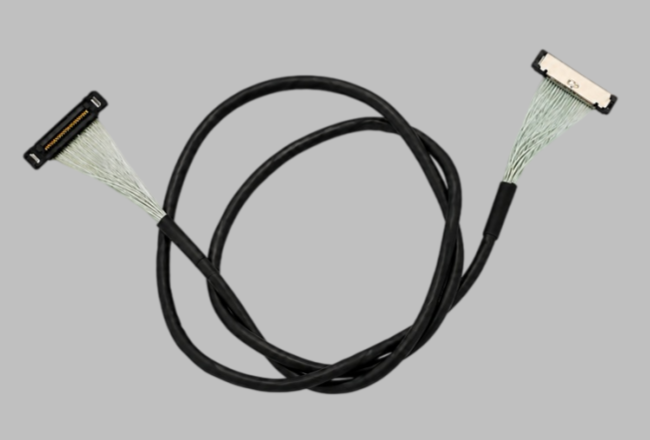

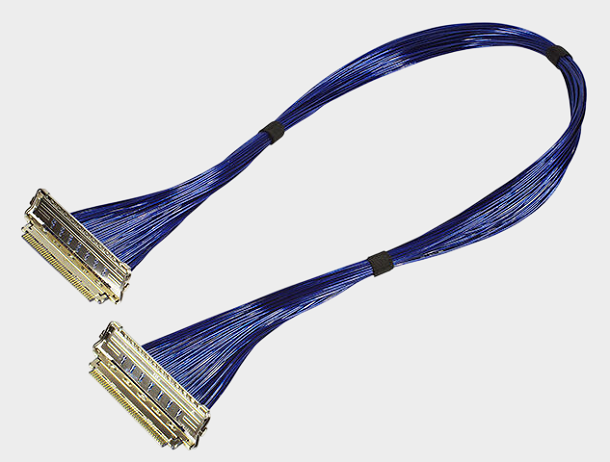

本次介绍的产品为I-PEX 83013-100B-01-D极细同轴线束，采用CABLINE®-SS系列连接器方案，线材端使用20373-R20T-06连接器，连接器为20PIN、0.4MM间距。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.65±0.2mm，并提供10P至50P等多种Pin数规格；其产品定位强调高速传输、窄型结构以及W-Point双触点设计。 对于需要在有限空间内布置高速摄像信号的工程师而言，这类高密度极细同轴线束能够兼顾连接密度与布线空间，是值得关注的高速内部连接方案。

---

MIPI CSI-2接口如何选适配的极细同轴线？
对于MIPI CSI-2接口，极细同轴线并不是简单地“线越细越好”，而应根据传输速率、通道数量、特性阻抗、线长、连接器规格、差分信号布局以及设备空间综合确定。MIPI CSI-2本身具有高速、低功耗和低EMI等特点，采用高速差分传输时，线束的阻抗连续性和信号完整性会直接影响系统设计验证，因此工程师在选线时，应首先确认Camera Sensor与主控端的CSI-2物理层形式及Lane配置，再确定适配的Micro-Coaxial Cable规格。

以CABLINE®-SS为例，I-PEX官方资料显示其Micro-Coaxial Cable可支持AWG36、AWG38、AWG40及AWG42，其中AWG42特别注明存在特性阻抗不匹配的情况；同时，I-PEX对CABLINE®-SS进行了高速传输验证，在40Pin、AWG#40 Micro-Coaxial Cable、45Ω、100mm等测试条件下用于16Gbps/Lane应用验证。 因此，在MIPI CSI-2高速摄像应用中，工程师应优先从AWG规格、阻抗控制、长度及连接器匹配几个方面进行系统评估，而不是只依据接口名称选择线材。对于空间特别紧凑的摄像头模组，还需要同时检查线束弯折半径、出线方向及连接器装配高度，避免因机械布局造成高速信号性能下降。

---

83013-100B-01-D：20P、AWG#40、100mm的CABLINE®-SS线束方案

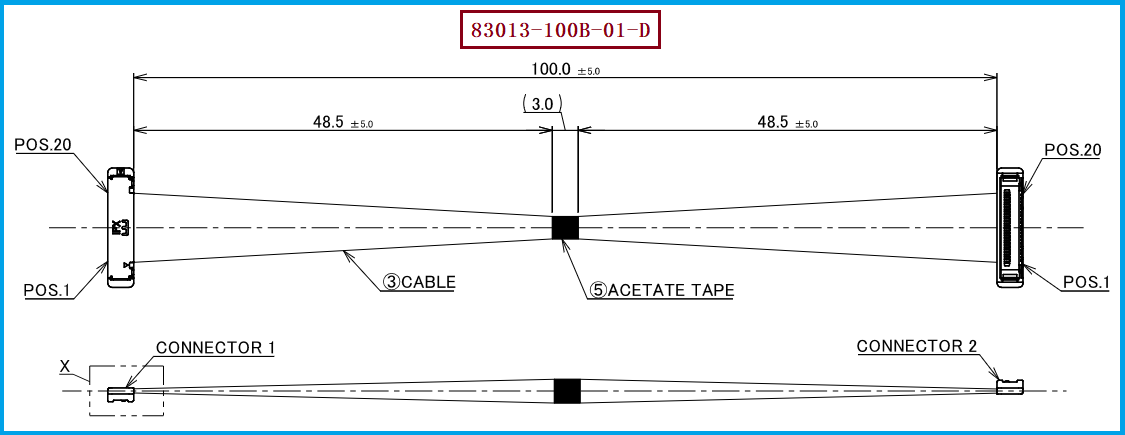

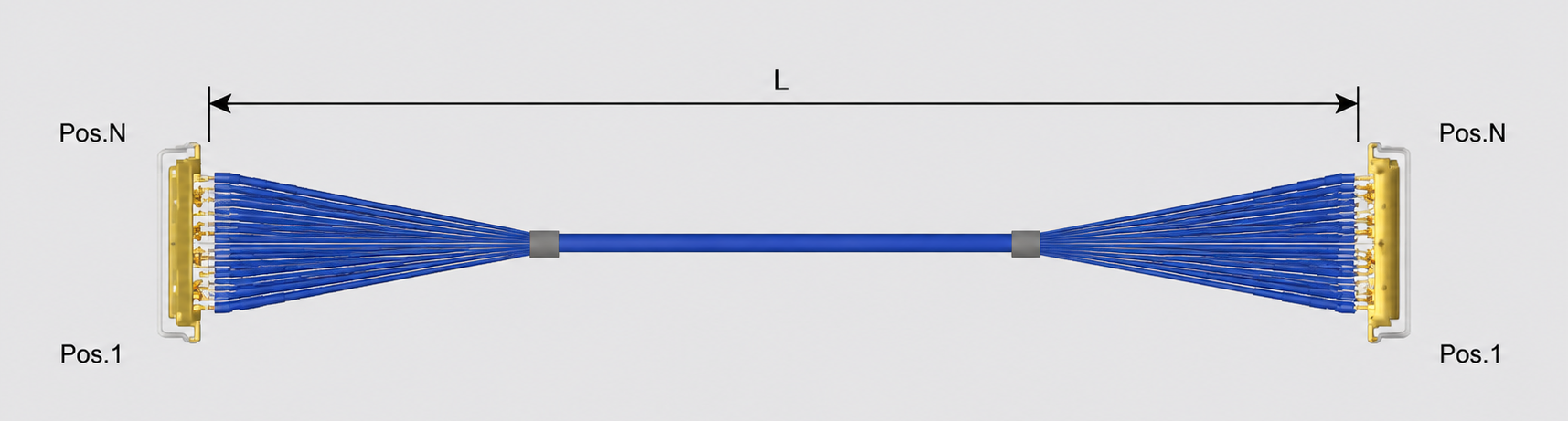

从I-PEX 83013C0工程图来看，83013-100B-01-D为CABLINE®-SS 20P、100mm、1-1线序极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，两端采用CABLINE®-SS 20P连接结构；其线材端连接器型号为20373-R20T-06，连接器规格为20PIN、0.4MM Pitch。工程图同时对线束长度、电气性能、Bonding及中部胶带固定等进行了规定，其中线束长度为100.0±5.0mm，Harness工作温度要求为80℃ Max.。 对工程师而言，这意味着在进行同规格替代时，不能只核对“20Pin连接器”这一项，还需要同步确认20PIN、0.4MM间距、AWG#40、50Ω、100mm、1-1线序以及两端连接器结构；对于采购人员而言，则可以依据这些关键参数建立来料及替代料的规格核对表，降低因线序、长度或连接器版本不一致造成的替代风险。I-PEX官方产品页面也列出了83013这一20P、100mm、1-1 Harness型号。

---

选型和兼容与替代方案参考及建议

如果设备采用MIPI CSI-2摄像接口，在选择极细同轴线束时，建议按照“接口需求→Lane数量→线材阻抗→AWG线径→线束长度→连接器Pin数及Pitch→结构空间→信号完整性验证”的顺序进行确认。对于需要替代I-PEX 83013-100B-01-D的项目，应重点核对CABLINE®-SS兼容结构、20373-R20T-06线材端连接器、20PIN、0.4MM间距以及AWG#40 Micro-Coaxial Cable等关键条件，同时根据客户实际CSI-2速率和系统阻抗要求进行SI测试，而不能仅以外观尺寸作为替代判断依据。I-PEX官方目前还提供CABLINE®-SS 20P的83014（200mm、1-1）和83015（300mm、1-1）等线束型号，因此在不同线长需求下也可以按照相同产品平台进行规格匹配。 我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，可围绕客户图纸要求，对线长、线序、Pin数、连接器及极细同轴线材规格进行匹配，为MIPI CSI-2摄像头、机器视觉、AI视觉及其他高速内部连接应用提供极细同轴线束替代产品。

---

从“接口匹配”走向“线束系统匹配”
对于MIPI CSI-2高速摄像系统而言，极细同轴线的选择本质上是一个综合性的系统连接问题。除了确认CSI-2接口及Lane数量，还应关注极细同轴线的阻抗、AWG、长度、连接器Pin数、Pitch、线序、机械空间和信号完整性。本次介绍的I-PEX 83013-100B-01-D采用CABLINE®-SS平台、20373-R20T-06线材端连接器、20PIN、0.4MM间距、AWG#40 Micro-Coaxial Cable、100mm长度及1-1线序，适合作为高速、小型化内部连接方案的参考型号。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可根据客户产品图纸及实际应用需求开发相应的兼容替代线束，为工程师提供选型、打样和替代验证支持，也为采购人员提供稳定的极细同轴线束供应方案。
