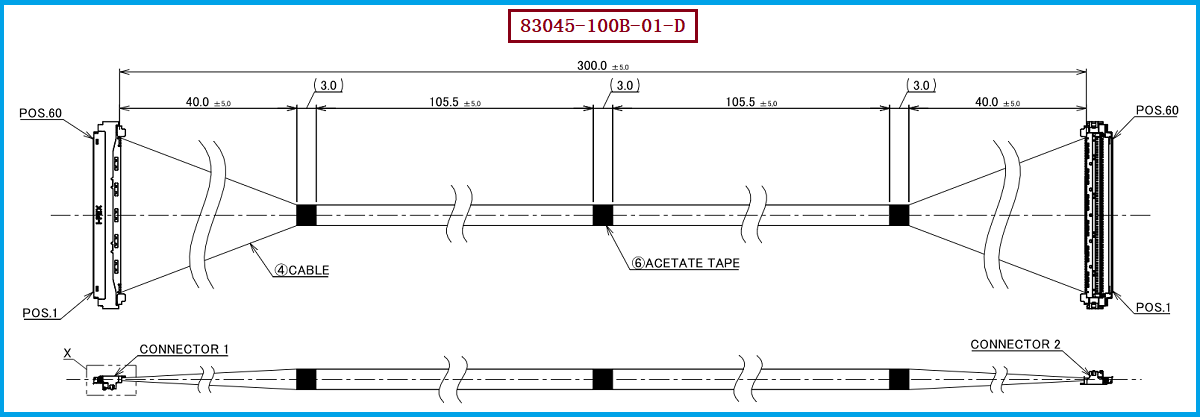

I-PEX 83045-100B-01-D极细同轴线束产品概述

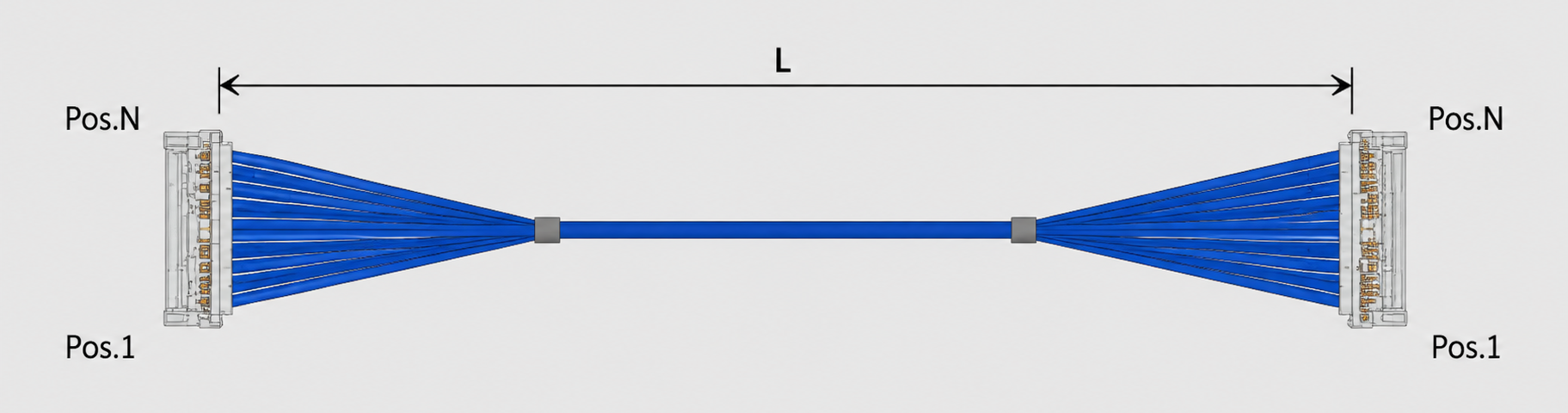

在笔记本电脑、AI终端、高性能显示、工业视觉、高速计算设备等产品中，内部高速信号传输越来越依赖小型化、高密度的极细同轴线束。本文聚焦的 I-PEX 83045-100B-01-D，属于 I-PEX CABLINE®-UM 系列60Pin极细同轴线束方案，采用 40AWG Micro-Coaxial Cable（极细同轴线），线位定义为 1-1，即两端按照对应线位进行连接；线材端配套使用的连接器型号为 20878-060T-01。从其配套连接器平台来看，CABLINE®-UM采用0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度约为2.2±0.15mm，支持高密度、多通道高速信号连接，并面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速应用。对于工程师而言，这类产品的重点并不只是“线能不能接上”，而是线缆规格、连接器接口、Pin定义、阻抗、高频信号完整性以及整机内部空间是否能够同时匹配；对于采购人员而言，则需要进一步关注替代产品能否对应原始料号、连接器型号、线位关系及装配尺寸，从而降低导入替代方案时的验证风险。

---

极细同轴线束连接器兼容设计注意事项

极细同轴线束连接器兼容设计注意事项，首先应从“机械兼容、电气兼容、线位兼容、工艺兼容”几个维度综合判断，而不能仅根据连接器外观或者Pin数量进行替换。以 I-PEX 83045-100B-01-D 为例，其线材端使用 20878-060T-01，属于CABLINE®-UM 60Pin配套公端连接器体系，且该线束采用 1-1线位定义，因此在进行兼容替代时，两端连接器的Pin数量、对应位置、信号方向以及Ground分配均需要保持一致。与此同时，CABLINE®-UM采用0.4mm超细间距，连接器结构尺寸较小，极细同轴线与端子之间的压接、焊接或端接区域也更加精密，替代线束不能只做到“连接器能够插入”，还需要保证嵌合高度、出线方向、锁扣配合、线材排列及弯折路径与原设计相匹配。尤其对于USB4、Thunderbolt 5以及高速显示等应用，高频信号会对阻抗连续性、串扰、衰减和回损提出更高要求，因此在兼容替代设计过程中，还需要结合40AWG极细同轴线的结构参数及实际传输要求进行验证，避免出现低速信号能够正常工作、高速信号却出现误码或稳定性下降的情况。

---

从工程设计到采购导入：如何判断替代线束是否真正兼容

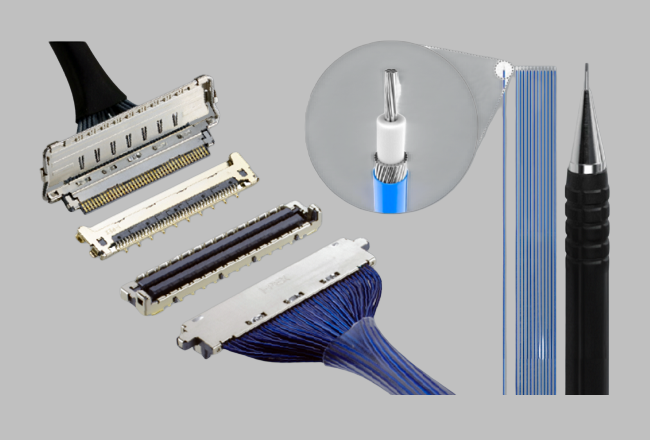

对于工程师来说，极细同轴线束的兼容并不是简单复制原产品尺寸，而是需要围绕整条信号链进行匹配。I-PEX CABLINE®-UM连接器采用0.4mm间距、全EMI屏蔽以及机械锁扣结构，连接器本身强调高速信号环境下的屏蔽和连接可靠性，因此替代线束需要重点确认连接器型号是否匹配、60Pin是否完全对应、1-1线位定义是否一致，以及线材的规格和阻抗控制是否满足原系统需求。对于采购人员而言，则建议在询价和供应商评估阶段，将“原厂料号+连接器料号+Pin数量+AWG+长度+线位定义+端接形式”作为一个完整的采购技术条件，而不是只提供一个外部尺寸要求。对于 I-PEX 83045-100B-01-D 这类明确的标准样品线束，如果设备厂商正在寻找第二供应商或国产兼容替代方案，应要求供应商同步提供样品验证，并重点验证连接器嵌合、锁扣可靠性、线位导通、高频性能以及批量生产一致性。我们公司可提供：I-PEX 83045-100B-01-D兼容替代线束方案，可根据客户实际设备结构及电气需求，对极细同轴线规格、连接器端接、线长、线序及出线形式进行匹配设计，为工程研发和采购导入提供相应的极细同轴线束制造支持。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 83045-100B-01-D 的选型及兼容替代，建议工程师首先确认原设计采用的是 60Pin、40AWG、1-1线位定义，并核对线材端 20878-060T-01 连接器是否与设备端连接器、PCB布局和安装方向完全匹配。在机械方面，需要确认连接器配合高度、出线方向、线束总长、弯折空间以及锁扣位置；在电气方面，则应确认极细同轴线的特性阻抗、高频衰减、串扰及屏蔽性能；在制造方面，还需要关注端接一致性、线芯导通、耐弯折性能和批量尺寸稳定性。对于采购选型，建议不要单纯以“同Pin数”作为替代依据，而应采用“一对一料号对应+样品测试+小批验证+量产确认”的方式推进。尤其当原设备采用高速接口时，建议在实际系统环境下进行高速信号完整性测试，以确认替代线束在目标速率下能够保持稳定工作。对于需要国产化、供应链优化或第二供应商导入的客户，我公司可围绕 I-PEX 83045-100B-01-D、20878-060T-01、60Pin、40AWG、1-1 这一核心规格进行兼容性设计和生产制造，并可根据客户图纸、样品或具体应用要求进一步确认线长、线序、端接及结构细节。

---

以连接器兼容为基础，实现可靠的极细同轴线束替代
I-PEX 83045-100B-01-D 并不是单纯的一根极细线缆，而是由40AWG极细同轴线、60Pin连接器、1-1线位定义以及精密端接工艺共同构成的高速线束组件。其配套 20878-060T-01 连接器以及CABLINE®-UM系列0.4mm高密度连接结构，对替代产品的机械尺寸、电气性能、线位关系和制造一致性都提出了较高要求。对于工程师而言，应重点关注“接口是否真正兼容、信号是否真正稳定”；对于采购人员而言，则应关注“规格是否完整对应、供应商是否具备稳定量产能力”。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我公司专注于极细同轴线束的研发与生产制造，可针对I-PEX系列相关线束提供兼容替代及定制化生产方案，帮助客户在满足设备连接和高速信号传输要求的基础上，实现更灵活的供应链选择。
