随着4K超高清、高刷新率（120Hz/144Hz/240Hz）以及轻薄化显示设备的快速发展，eDP高速屏线系统正面临越来越高的传输要求。尤其在笔记本电脑、工业显示设备、高端一体机、VR显示模组等领域，传统排线方案已经难以同时兼顾高速传输、抗干扰能力以及结构空间需求。在这种趋势下，I-PEX 82886-100B-02-D 30Pin极细同轴线束，正在成为越来越多工程师在高速显示项目中的重点选型方案。

---

一、82886-100B-02-D极细同轴线束有哪些核心优势？

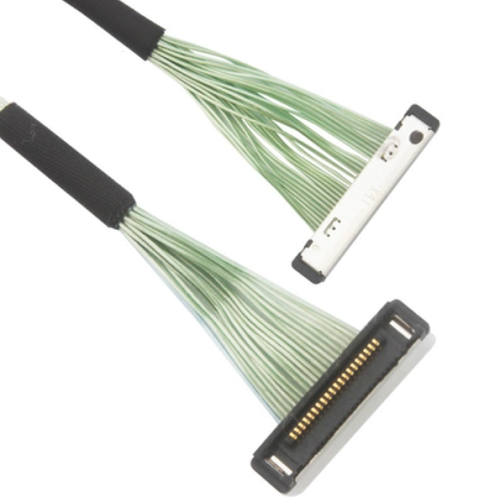

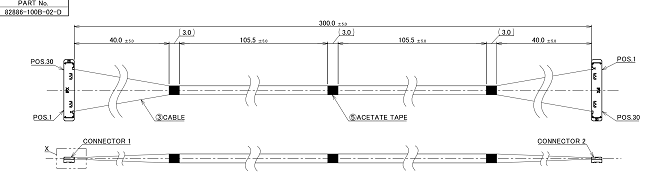

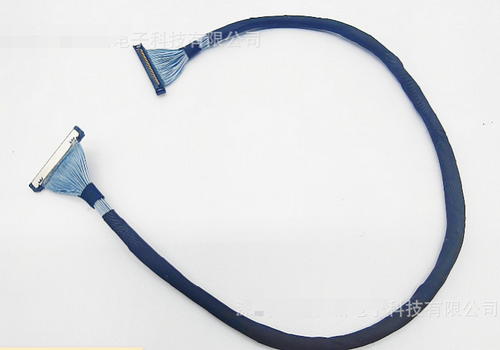

I-PEX 82886-100B-02-D属于30Pin高速极细同轴线束结构，采用micro coaxial cable设计，能够满足当前高带宽显示接口对信号完整性的严格要求；其主要优势包括：

1.1 支持4K与高刷新率高速传输：该方案能够适配高速eDP传输需求，可满足4K、高刷显示等大带宽应用场景，对于HBR2/HBR3高速信号传输具有良好稳定性。

1.2 独立屏蔽结构降低串扰：每根高速信号线均采用独立屏蔽设计，可有效减少串扰与外部EMI干扰，从而提升整体信号稳定性。

1.3 极细线径适合超薄设备：由于采用micro coaxial cable结构，线束整体更加轻薄柔软，适用于超薄笔记本、便携显示设备以及紧凑型内部空间设计。

1.4 更适合复杂转轴与折弯走线：相比传统排线，极细同轴线束在柔韧性方面表现更突出，可轻松通过Hinge转轴等复杂布线路径。

1.5 提升高速差分信号完整性：在高速差分信号环境下，极细同轴结构能够更好控制阻抗一致性，从而减少传输损耗，提高系统稳定性。

正因为如此，这类极细同轴线束如今已经广泛应用于高端显示设备及高速eDP连接方案之中。

---

二、20373-R30T-06连接器在系统中的关键作用

在82886-100B-02-D线束系统中，20373-R30T-06连接器是非常关键的核心接口组件。该型号属于I-PEX CABLINE-SS系列高速连接器方案，专为轻薄型高速设备设计；其主要特点包括：

2.1、0.4mm Pitch高密度结构：连接器采用0.4mm超细间距设计，可在有限空间内实现更高Pin数布局。

2.2、支持30Pin高速差分传输：适用于高速eDP接口环境，可满足高带宽显示数据传输需求。

2.3、双触点（W-Point）设计：采用双触点结构后，可有效提升连接稳定性与接触可靠性。

2.4、小型化设计适合轻薄设备：整体结构更加紧凑，可适配超薄笔记本、便携显示器等空间受限设备。

2.5、优化高速阻抗匹配：针对高速信号环境进行了阻抗优化，有助于提升整体SI（Signal Integrity）性能。

该连接器通常与CABLINE-SS系列极细同轴线束搭配使用，是整套高速屏线系统中不可缺少的重要组成部分。

---

三、为什么4K/高刷项目越来越倾向极细同轴方案？

随着显示分辨率和刷新率不断提高，内部数据带宽需求也在快速增加。从早期FHD到如今4K甚至更高规格显示，信号传输系统面临以下几个核心挑战：

3.1、高频信号衰减增加：传输速率越高，对线材损耗控制要求越严格。

3.2、EMI电磁干扰更加明显：高速信号环境下，传统排线更容易受到干扰影响。

3.3、设备内部空间越来越紧凑：轻薄化趋势使得内部布线空间持续缩小。

而极细同轴线束采用单芯独立屏蔽结构，不仅能够有效降低串扰和EMI问题，同时还具备更好的柔性与弯折性能，因此非常适合折叠屏、转轴屏以及超薄设备的内部高速连接应用；这也是82886-100B-02-D在高端显示项目中越来越受工程师青睐的重要原因。

---

四、极细同轴线束选型与兼容替代建议

在实际项目开发过程中，工程师通常会重点关注以下几个方面：

4.1、Pin数匹配：30Pin属于当前中高带宽eDP方案中的常见配置。

4.2、线长结构匹配：不同项目会涉及100mm、200mm、300mm等不同长度需求。

4.3、阻抗一致性控制：高速差分信号环境下，阻抗控制直接影响信号完整性。

4.4、连接器兼容性：需确保与20373-R30T-06等高速连接器接口兼容。

4.5、屏蔽性能与弯折半径：关系到长期稳定性及复杂结构中的可靠应用。

对于量产项目或替代方案需求场景，如果原厂交期较长或项目存在成本优化需求，也可以采用兼容型极细同轴线束进行替代开发；我们可提供82886-100B-02-D对应的兼容型极细同轴线束组件，支持定制线长、Pin数结构、端子规格以及测试标准，可满足不同高速eDP显示项目的应用需求。

---

在4K、高刷新率以及超薄显示设备快速发展的趋势下，I-PEX 82886-100B-02-D凭借30Pin高速结构、优异的信号完整性表现以及良好的空间适配能力，正在被越来越多高端显示项目所采用，并成为工程师在高速显示互连方案中的重点选择之一。

我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
